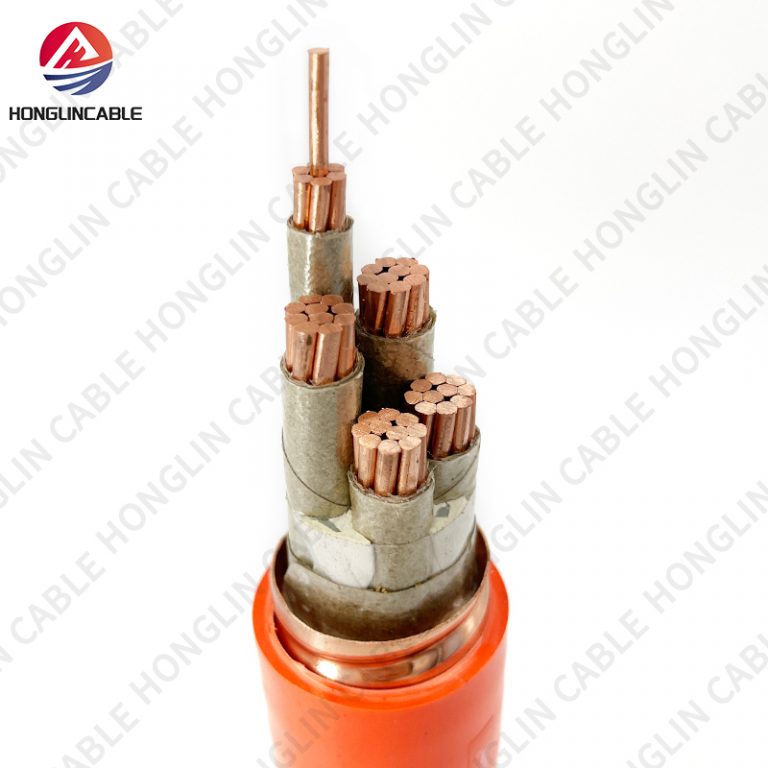

كابل BTLY المقاوم للحريق

يتميز كابل BTLY المرن المعزول والمقاوم للحريق، والمغلف بمادة معدنية، ببنية أساسية مركبة من طبقة غير عضوية مقاومة للحريق وغلاف من الألومنيوم، مما يحقق أعلى تصنيف لمقاومة الحريق (CWZ). يمكنه توفير الطاقة بشكل مستمر لأكثر من 180 دقيقة عند درجات حرارة تتراوح بين 950 و1000 درجة مئوية. يجمع هذا المنتج بين خصائص انبعاث الدخان المنخفض والخلو من الهالوجين، بالإضافة إلى مقاومة الماء والرطوبة والتآكل الناتج عن الأحماض والقلويات، مع الحفاظ على مرونته وسهولة تركيبه. وهو مناسب لمختلف سيناريوهات البناء، بما في ذلك صواني الكابلات والأنابيب، ويستخدم على نطاق واسع في أنظمة الحماية من الحرائق وتوزيع الطاقة في حالات الطوارئ في المواقع الحيوية مثل المباني الشاهقة، ووسائل النقل بالسكك الحديدية، والمستشفيات، ومراكز البيانات، مما يضمن إمدادًا آمنًا ومستقرًا للطاقة.
عدد النوى والمقطع العرضي هيكل الموصل (عدد الأسلاك/قطر السلك) (مم) قطر الموصل سمك العزل المعدني سمك الغلاف المعدني المقطع العرضي للغلاف النحاسي القطر الخارجي المرجعي للكابل الوزن التقريبي للكابل
(مم2) (مم) (مم) (مم) (مم) (مم) (كجم/كم)
1x1.5 1/1.38 1.38 0.8 0.8 27.3 9.82 122.9
1x2.5 1/1.78 1.78 0.8 0.8 28.3 10.22 139.49
1x4 1/2.25 2.25 0.8 0.8 29.5 10.69 161.87
1x6 1/2.76 2.76 0.8 0.8 30.7 11.2 189.47
1x10 7/1.35 4.05 1 0.8 34 12.49 249.86
1x16 7/1.70 5.1 1 0.8 36.6 13.54 323.44
1x25 7/2.14 6 1 0.8 38.9 14.44 420.83
1x35 7/2.54 7.2 1 0.8 41.9 15.64 532.89
2x1.5 1/1.38 1.38 0.8 0.8 35.6 13.12 184.58
2x2.5 1/1.78 1.78 0.8 0.8 37.6 13.92 218.69
2x4 1/2.25 2.25 0.8 0.8 39.9 14.86 265.13
2x6 1/2.76 2.76 0.8 0.8 42.5 15.88 322.88
2x10 7/1.35 4.05 1 0.8 49 18.46 453.48
2x16 7/1.70 5.1 1 0.8 54.3 20.56 612.19
2x25 7/2.14 6 1 0.8 58.8 22.36 819.44
2x35 7/2.54 7.2 1 0.8 64.8 24.76 1063.82
3x1.5 1/1.38 1.38 0.8 0.8 36.9 13.65 209.22
3x2.5 1/1.78 1.78 0.8 0.8 39.1 14.51 253.83
3X4 1/2.25 2.25 0.8 0.8 41.6 15.53 315.43
3x6 1/2.76 2.76 0.8 0.8 44.4 16.63 392.81
3x10 7/1.35 4.05 1 0.8 51.4 19.42 563.09
3x16 7/1.70 5.1 1 0.8 57.1 21.68 777.92
3x25 7/2.14 6 1 0.8 62 23.63 1067.16
3x35 7/2.54 7.2 1 0.8 68.5 26.22 1402.47
4x1.5 1/1.38 1.38 0.8 0.8 39 14.49 241.3
4x2.5 1/1.78 1.78 0.8 0.8 41.4 15.45 297.87
4X4 1/2.25 2.25 0.8 0.8 44.3 16.59 376.45
4x6 1/2.76 2.76 0.8 0.8 47.4 17.82 475.64
4x10 7/1.35 4.05 1 0.8 55.2 20.93 691.9
4x16 7/1.70 5.1 1 0.8 61.6 23.47 968.88
4x25 7/2.14 6 1 0.8 67 25.64 1345.94
4x35 7/2.54 7.2 1 0.8 74.3 28.54 1780.81

عدد النوى والمقطع العرضي هيكل الموصل (عدد الأسلاك/قطر السلك) (مم) قطر الموصل سمك العزل المعدني سمك الغلاف المعدني المقطع العرضي للغلاف النحاسي القطر الخارجي المرجعي للكابل الوزن التقريبي للكابل
(mm2) (مم) (مم) (مم) (مم) (مم) (كجم/كم)
النواة الرئيسية خط محايد
5x1.5 1/1.38 1.38 0.8 0.8 0.8 41.4 15.43 276.96
5x2.5 1/1.78 1.78 0.8 0.8 0.8 44.1 16.51 346.24
5x4 1/2.25 2.25 0.8 0.8 0.8 47.3 17.78 442.78
5x6 1/2.76 2.76 0.8 0.8 0.8 50.7 19.16 564.94
5x10 7/1.35 4.05 1 1 0.8 59.5 22.64 830.67
5x16 7/1.70 5.1 1 1 0.8 66.6 25.47 1173.16
5x25 7/2.14 6 1 1 0.8 72.7 27.9 1641.28
5x35 7/2.54 7.2 1 1 0.8 80.8 31.14 2180.63

عدد النوى والمقطع العرضي هيكل الموصل (عدد الأسلاك/قطر السلك) (مم) قطر الموصل سمك العزل المعدني سمك الغلاف المعدني المقطع العرضي لغلاف الألومنيوم (مم2) القطر الخارجي المرجعي للكابل
(مم2) (مم) (مم) (مم) (مم)
النواة الرئيسية خط محايد النواة الرئيسية خط محايد
3x2.5+1x1.5 1/1.78 1/1.38 1.78 1.38 0.8 1 0.8 40.8 15.21
3x4+1x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 0.8 43.6 16.3
3x6+1x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 0.8 46.6 17.51
3x10+1x6 7/1.35 1/2.76 4.05 2.76 1 0.8 0.8 53.2 20.15
3x16+1x10 7/1.70 7/1.35 5.1 4.05 1 1 0.8 60 22.83
3x25+1x16 7/2.25 7/1.70 6 5.1 1 1 0.8 65.7 25.1
3x35+1x16 7/2.54 7/1.70 7.2 6 1.1 1 0.8 71.1 27.27
3x50+1x25 10/2.54 7/2.55 8.2 7.2 1.2 1 0.8 96.3 30.02
4x2.5+1x1.5 1/1.78 1/1.38 1.78 1.38 0.8 0.8 0.8 43.5 16.29
4x4+1x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 0.8 46.6 17.53
4x6+1x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 0.8 50 18.88
4x10+1x6 7/1.35 1/2.76 4.05 2.76 1 0.8 0.8 57.7 21.94
4x16+1x10 7/1.70 7/1.35 5.1 4.05 1 1 0.8 65.2 24.91
4x25+1x16 7/2.25 7/1.70 6 5.1 1 1 0.8 71.5 27.42
4x35+1x16 7/2.54 7/1.70 7.2 5.1 1.1 1 0.8 78 30.01
4x50+1x25 10/2.54 7/2.55 8.2 6 1.2 1 0.8 105.8 33.06
3x2.5+2x1.5 1/1.78 1/1.38 1.78 1.38 0.8 0.8 0.8 43 16.08
3x4+2x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 0.8 46 17.27
3x6+2x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 0.8 49.3 18.61
3x10+2x6 7/1.35 1/2.76 4.05 2.76 1 0.8 0.8 56 21.25
3x16+2x10 7/1.70 7/1.35 5.1 4.05 1 1 0.8 63.8 24.34
3x25+2x16 7/2.25 7/1.70 6 5.1 1 1 0.8 70.3 26.93
3x35+2x16 7/2.54 7/1.70 7.2 5.1 1.1 1 0.8 75.1 28.88
3x50+2x25 10/2.54 7/2.55 8.2 6 1.2 1 1 102.1 31.87

كابل YTTW المقاوم للحريق

كابل YTTW المقاوم للحريق هو كابل مرن ذو قلب نحاسي وغلاف نحاسي مموج وعزل معدني غير عضوي، ويتوافق مع معايير مثل JG/T 313-2014. يتميز بجهد مقنن 0.6/1 كيلو فولت، ويستخدم أسلاك نحاسية متعددة الشعيرات كموصل، وشريط ميكا صناعي مقاوم لدرجات الحرارة العالية كطبقة عزل، وشريط نحاسي مموج ملحوم كغلاف خارجي (يمكن إضافة غلاف خارجي من البولي أوليفين منخفض الدخان وخالي من الهالوجين حسب الحاجة). يتمتع بمقاومة ممتازة للحريق، حيث يمكنه توفير الطاقة بشكل مستمر لمدة 3 ساعات تحت لهب بدرجة حرارة 950 درجة مئوية، وهو مقاوم لرذاذ الماء والصدمات الميكانيكية. كما يتميز بمرونة جيدة، ونصف قطر انحناء صغير، وقدرة عالية على تحمل التيار، وخصائص خالية من الهالوجين ومنخفضة الدخان، ومقاومة للتآكل والشيخوخة. تبلغ درجة حرارة التشغيل طويلة الأمد 90 درجة مئوية، ودرجة حرارة تحمل قصر الدائرة 250 درجة مئوية. وهو مناسب للمناطق المكتظة بالسكان أو التي تتطلب معايير عالية للحماية من الحرائق، مثل المباني الشاهقة والمستشفيات ومترو الأنفاق والمطارات والمصانع الكيميائية، ويُعد كابلًا مخصصًا للخطوط الحيوية في حالات الطوارئ والإنقاذ من الحرائق.
عدد النوى والمقطع العرضي (مم²) هيكل الموصل (عدد الأسلاك/قطر السلك) قطر الموصل سمك العزل المعدني سمك الغلاف المعدني المقطع العرضي للغلاف النحاسي (مم2) القطر الخارجي المرجعي للكابل (مم) الوزن التقريبي للكابل (كجم/كم)
(مم) (مم) (مم) (مم)
1x1.5 1/1.38 1.38 0.8 0.8 27.3 9.82 122.9
1x2.5 1/1.78 1.78 28.3 10.22 139.49
1x4 1/2.25 2.25 29.5 10.69 161.87
1x6 1/2.76 2.76 30.7 11.2 189.47
1x10 7/1.35 4.05 1 34 12.49 249.86
1x16 7/1.70 5.1 36.6 13.54 323.44
1x25 7/2.25 6 38.9 14.44 420.83
1x35 7/2.54 7.2 41.9 15.64 532.89
2x1.5 1/1.38 1.38 0.8 0.8 35.6 13.12 184.58
2x2.5 1/1.78 1.78 37.6 13.92 218.69
2x4 1/2.25 2.25 39.9 14.86 265.13
2x6 1/2.76 2.76 42.5 15.88 322.88
2x10 7/1.35 4.05 1 49 18.46 453.48
2x16 7/1.70 5.1 54.3 20.56 612.19
2x25 7/2.25 6 58.8 22.36 819.44
2x35 7/2.54 7.2 64.8 24.76 1063.82
3x1.5 1/1.38 1.38 0.8 0.8 36.9 13.65 209.22
3x2.5 1/1.78 1.78 39.1 14.51 253.83
3x4 1/2.25 2.25 41.6 15.53 315.43
3x6 1/2.76 2.76 44.4 16.63 392.81
3X10 7/1.35 4.05 1 51.4 19.42 563.09
3x16 7/1.70 5.1 57.1 21.68 777.92
3x25 7/2.25 6 62 23.63 1067.16
3x35 7/2.54 7.2 68.5 26.22 1402.47
4x1.5 1/1.38 1.38 0.8 0.8 39 14.49 241.3
4x2.5 1/1.78 1.78 41.4 15.45 297.87
4X4 1/2.25 2.25 44.3 16.59 376.45
4x6 1/2.76 2.76 47.4 17.82 475.64
4x10 7/1.35 4.05 1 55.2 20.93 691.9
4x16 7/1.70 5.1 61.6 23.47 968.88
4x25 7/2.25 6 67 25.64 1345.94
4x35 7/2.54 7.2 74.3 28.54 1780.81
5x1.5 1/1.38 1.38/0.80 0.8 0.8 41.4 15.43 276.96
5x2.5 1/1.78 1.78/0.80 44.1 16.51 346.24
5x4 1/2.25 2.25/0.80 47.3 17.78 442.78
5x6 1/2.76 2.76/0.80 50.7 19.16 564.94
5x10 7/1.35 4.05/1.00 1 59.5 22.64 830.67
5x16 7/1.70 5.10/1.00 66.6 25.47 1173.16
5x25 7/2.25 6.00/1.00 72.7 27.9 1641.28
5x35 7/2.54 7.20/1.00 80.8 31.14 2180.63

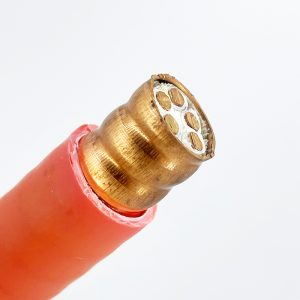

كابل BTTZ المقاوم للحريق

كابل BTTZ، أو الكابل ذو القلب النحاسي والغلاف النحاسي والعزل المعدني بأكسيد المغنيسيوم، هو كابل صلب مقاوم للحريق يتميز ببنية غير عضوية بالكامل، ويتكون من موصل نحاسي، وطبقة عزل من أكسيد المغنيسيوم عالي الكثافة، وغلاف نحاسي غير ملحوم. يفي هذا الكابل بمعيار BS 6387 لمقاومة الحريق، ويتحمل لهبًا بدرجة حرارة 950 درجة مئوية لمدة 3 ساعات دون أي عطل، وتبلغ درجة حرارة تشغيله طويلة الأمد 250 درجة مئوية، ودرجة حرارة تشغيله قصيرة الأمد تصل إلى 1083 درجة مئوية. كما يتميز بخصائص مقاومة للانفجار والماء والتآكل، وهو خالٍ من الهالوجين وغير سام، ويبلغ عمره الافتراضي النظري أكثر من 50 عامًا، وجهد تشغيله 0.6/1 كيلو فولت. وبصفته كابلًا متطورًا مقاومًا للحريق، يُستخدم على نطاق واسع في التطبيقات الحيوية التي تتطلب أعلى معايير سلامة إمدادات الطاقة، مثل المباني الشاهقة، وأنظمة مكافحة الحرائق، ومصانع البتروكيماويات، ومراكز البيانات، حيث يُعد بمثابة "شريان حياة" لتزويد الطاقة في حالات الطوارئ.

عدد النوى × مساحة المقطع العرضي للموصل (مم²) سمك الغلاف النحاسي (مم) القطر الخارجي (مم) وزن الكابل (كجم/كم) الحد الأدنى لنصف قطر الانحناء للتركيب الثابت (≥ × القطر الخارجي) المقاومة الكهربائية للتيار المستمر لموصل أحادي النواة (عند درجة حرارة 20 درجة مئوية، أوم/كم) معدل تدفق الهواء (25 درجة مئوية، أ)
1×1.5 0.3 4.51 42 12 12.1 24
1×2.5 0.3 5 58 12 7.41 32
1×4 0.3 5.64 78 12 4.61 42
1×6 0.3 6.2 98 12 3.08 55
1×10 0.3 7 130 12 1.83 75
1×16 0.4 7.98 180 12 1.15 100
1×25 0.4 9.44 260 12 0.727 130
1×35 0.4 10.5 340 12 0.524 155
1×50 0.5 11.8 450 12 0.387 190
1×70 0.5 13.5 610 12 0.268 235
1×95 0.5 15.2 790 12 0.193 280
1×120 0.6 16.5 960 12 0.153 320
2×1.5 0.3 9.2 105 12 12.1 20
2×2.5 0.3 10 142 12 7.41 27
2×4 0.3 11.3 192 12 4.61 35
2×6 0.3 12.4 242 12 3.08 45
2×10 0.3 14 320 12 1.83 60
2×16 0.4 16 445 12 1.15 85
2×25 0.4 18.9 640 12 0.727 110
3×1.5 0.3 10.8 105 12 12.1 18
3×2.5 0.3 11.8 205 12 7.41 25
3×4 0.3 13.2 275 12 4.61 32
3×6 0.3 14.8 355 12 3.08 42
3×10 0.3 16.8 470 12 1.83 55
3×16 0.4 19.1 650 12 1.15 80
3×25 0.4 22.7 950 12 0.727 105
3×35 0.4 25.2 1250 12 0.524 130
4×1.5 0.3 12 195 12 12.1 16
4×2.5 0.3 13 265 12 7.41 23
4×4 0.3 14.5 350 12 4.61 30
4×6 0.3 16.2 450 12 3.08 40
4×10 0.3 18.5 590 12 1.83 50
4×16 0.4 21 820 12 1.15 75
5×1.5 0.3 13.2 240 12 12.1 15
5×2.5 0.3 14.5 320 12 7.41 20
5×4 0.3 16 420 12 4.61 28
5×6 0.3 17.8 530 12 3.08 38

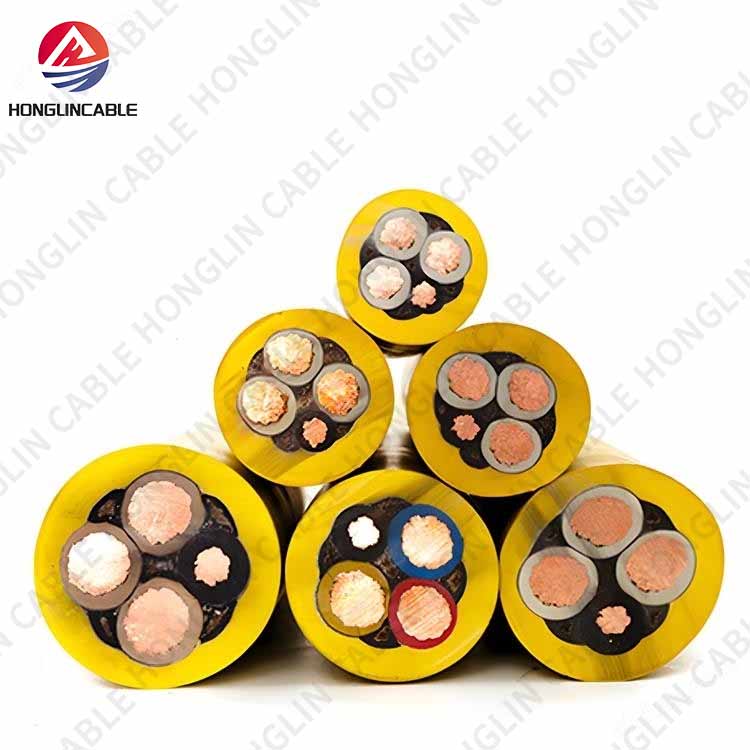

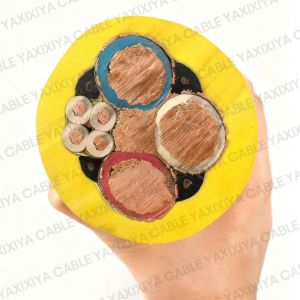

MCPT كابل التعدين

كابل التعدين MCPT هو نوع من الكابلات المرنة والمتينة والمغلفة بالمطاط، مصمم خصيصًا لتوصيل الطاقة لمعدات التعدين المتنقلة مثل آلات قطع الفحم، ويتميز بشاشة معدنية وغالبًا ما يحتوي على نواة مراقبة لتعزيز السلامة. وهو مصمم لتحمل الظروف القاسية لبيئات التعدين تحت الأرض. تعريف وتطبيق كابل التعدين MCPT يشير الرمز "MCPT" إلى كابل مرن مغلف بالمطاط لآلات قطع الفحم مع شاشة حماية. تُعد هذه الكابلات ضرورية لضمان نقل طاقة موثوق به وسلامة العمليات الصعبة تحت الأرض. الاستخدام الأساسي: توصيل الطاقة لآلات قطع الفحم ومعدات التعدين المتنقلة المماثلة. البيئة: مناسب للاستخدام في مناجم الفحم والأنفاق تحت الأرض ذات البيئات الخطرة، ومصمم لتحمل الإجهاد الميكانيكي العالي والرطوبة والتعرض المحتمل للمواد الكيميائية. ميزات السلامة: غالبًا ما يتضمن خصائص مقاومة للاشتعال ونواة مراقبة أو شاشة للكشف عن عيوب أو تلف العزل، وهو أمر بالغ الأهمية للسلامة في بيئات مناجم الفحم القابلة للانفجار.

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2) السمك الاسمي (مم) القطر الخارجي للكابل (مم) الحد الأقصى للمقاومة الكهربائية للتيار المستمر بين الموصل الأرضي وطبقة التدريع هو أوم/كيلومتر.
النواة الكهربائية قلب سلك التأريض سلك التحكم الأساسي عزل قلب الطاقة سترة
3x25 1x16 3x4 1.5 5 39.7~42.9 0.56
3x35 1x16 1.6 5 43.1~46.3 0.54
3x50 1x25 1.7 5.3 48.5~51.8 0.44
3x70 1x35 3x6 1.8 5.8 55.1~58.8 0.3
3x95 1x50 2 6.4 62.4~66.1 0.26
3x120 1X50 3x10 2.2 6.9 68.0~72.5 0.24
3x150 1x70 2.4 7.3 74.5~79.5 0.23

MVFP كابلات التعدين

كابل التعدين MVFP (كابل VFD مرن مغلف بالمطاط) هو كابل متخصص ومتين ومرن مصمم لتطبيقات محركات التردد المتغير (VFD) في مناجم الفحم وبيئات التعدين الشاقة. يتراوح جهده من 0.38/0.66 كيلوفولت إلى 1.9/3.3 كيلوفولت، ويتميز بغلاف مطاطي يوفر مقاومة عالية للتآكل والزيوت واللهب. الميزات والتطبيقات الرئيسية: التطبيق: يُستخدم خصيصًا لتزويد أجهزة محركات التردد المتغير ومعدات التعدين وآلات مناجم الفحم بالطاقة. التركيب: يتميز عادةً بغلاف مطاطي يوفر المرونة ومقاومة درجات الحرارة العالية وأداءً ممتازًا في الانحناء (غالبًا ما يصل إلى 4 أضعاف قطر الكابل). المقاومة البيئية: مصمم لتحمل ظروف التعدين القاسية، بما في ذلك الرطوبة والماء والإجهاد الميكانيكي. الأداء: يوفر قوة عزل كهربائي عالية ويقلل من مخاطر الحريق بفضل خصائصه المقاومة للاشتعال. تُعد كابلات MVFP مثالية لتوصيل محطات المحولات المتنقلة والمعدات الأخرى في المناجم تحت الأرض أو السطحية.

MVFP 0.38/0.66kV
Core wire x Nominal cross-section(mm2) Reference outer diameter(mm) Cable weight(kg/km)
3x16+3X4 32.2 1952
3x25+3x6 37.1 2636.4
3x35+3x6 40.1 3165.6
3x50+3x10 45.9 4208.1
3X70+3X16 50 5251.6
3x95+3X16 56,4 6663.2
3X120+3x25 60.7 7954.8
3X150+3X25 66 9489.3
3X185+3x35 70.5 11165.8

MVFP 0.66/1.14kV
Core wire x Nominal cross-section(mm2) Reference outer diameter(mm) Cable weight(kg/km)
3X16+3X4 34 2129.3
3x25+3x6 38.9 2838.8
3X35+3X6 41.9 3383.5
3X50+3x10 47.8 4455.8
3x70+3x16 51.9 5520.3
3X95+3x16 58.3 6964.9
3x120+3x25 62.6 8278.6
3x150+3x25 67.9 9840.5
3X185+3x35 72.4 11540.4

MVFP 1.9/3.3kV
Core wire x Nominal cross-section(mm2) Reference outer diameter(mm) Cable weight(kg/km)
3X16+3X4 38.5 2599.3
3X25+3X6 42.5 3260.9
3x35+3x6 46.7 3974.4
3x50+3X10 51.4 4964.6
3x70+3x16 56.3 6208.9
3X95+3X16 61.9 7578.2
3x120+3x25 67 9099.6
3x150+3x25 71.5 10549.7
3X185+3x35 76 12294.8

كابلات التعدين MYP

كابلات التعدين MYP هي كابلات نقل طاقة مرنة محمية ومغلفة بالمطاط، مصممة خصيصًا للاستخدام مع المعدات المتحركة في مناجم الفحم تحت الأرض. وهي معروفة بمستوى عالٍ من الأمان والموثوقية والمتانة لتحمل بيئات التعدين القاسية. تفسير الرموز: M: للاستخدام في المناجم (مناجم الفحم). Y: كابل مرن متحرك. P: محمي (مغلف) لكبح التداخل الكهرومغناطيسي وتحسين السلامة. وصف المنتج والمواصفات: تُصنع كابلات MYP من مواد خاصة لضمان المتانة والسلامة في ظروف العمل الصعبة تحت الأرض. الموصل: مصنوع من النحاس النقي المرن ذي الخيوط الدقيقة (الفئة الخامسة من موصلات النحاس اللينة) لضمان توصيل كهربائي ممتاز ومرونة عالية. العزل: تستخدم نوى الطاقة عادةً عزل مطاط الإيثيلين بروبيلين (EPR)، الذي يوفر خصائص كهربائية جيدة ومقاومة للحرارة. طبقة الحماية: تتميز بطبقة حماية شبه موصلة أو معدنية فوق نوى الطاقة لمقاومة التداخل وتعزيز السلامة. الغلاف الخارجي: مصنوع من مركب مطاطي عالي الكثافة ومقاوم للاشتعال والانفجار، مثل البولي إيثيلين المكلور (CPE)، والذي يقاوم التآكل والزيوت والصدمات. الجهد المقنن: تشمل تصنيفات الجهد الشائعة 0.38/0.66 كيلو فولت و0.66/1.14 كيلو فولت. كما تتوفر تصنيفات أخرى تصل إلى 6/10 كيلو فولت لتطبيقات محددة. التطبيق: مناسبة لتوصيل الطاقة لمختلف المعدات المتحركة مثل آلات قطع الفحم، وآلات حفر الأنفاق، والمحولات المتحركة داخل المنجم.

معلمات كابل MYP 3.6/6 كيلو فولت

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2) السمك الاسمي (مم) القطر الخارجي للكابل (مم)
النواة الكهربائية قلب سلك التأريض عازل قلب الطاقة سترة MYP-3.6/6
3x16 1x16 4 5.5 48.0~55.0
3x25 51.0~58.0
3x35 54.0~61.5
3x50 1x25 58.0~66.0
3x70 6 64.0~72.0
3x95 1x35 68.5~77.0
3x120 71.5~80.0
3x150 1x50 76.0~85.0

معلمات كابلات MYP بجهد 0.66/1.14 كيلو فولت

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2) السمك الاسمي (مم) القطر الخارجي للكابل (مم)
النواة الكهربائية قلب سلك التأريض عازل قلب الطاقة سترة MYP-0.66/1.14
3x10 1x10 1.8 4.5 30.0~35.0
3x16 1x10 1.8 4.5 32.5~37.5
3x25 1x16 2 5 37.5~43.0
3x35 1x16 2 5 40.5~46.5
3x50 1x16 2.2 5.5 46.5~53.0
3x70 1x25 2.2 5.5 51.0~58.0
3x95 1x25 2.4 6 57.5~65.0
3x120 1x35 2.4 6 61.0~69.0
3X150 1x50 2.6 6 66.5~75.0

معايير كابل الجهد المقنن 0.38/0.66 كيلو فولت.

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2) السمك الاسمي (مم) القطر الخارجي للكابل (مم)
النواة الكهربائية قلب سلك التأريض عازل قلب الطاقة سترة MYP-0.38/0.66
3x4 1x4 1.4 3.5 22.0~26.5
3x6 1x6 1.4 3.5 24.0~29.0
3x10 1x10 1.6 4 35.5~41.0
3x16 1x10 1.6 4 35.5~41.0
3x25 1x16 1.8 4.5 35.5~41.0
3x35 1x16 1.8 4.5 38.5~44.5
3x50 1x16 2 5 44.5~51.0
3x70 1x25 2 5 49.0~56.0
3x95 1x25 2.2 5.5 55.5~63.0
3x120 1x35 2.2 5.5 59.0~67.0
3x150 1x50 2.4 6 65.5~74.0

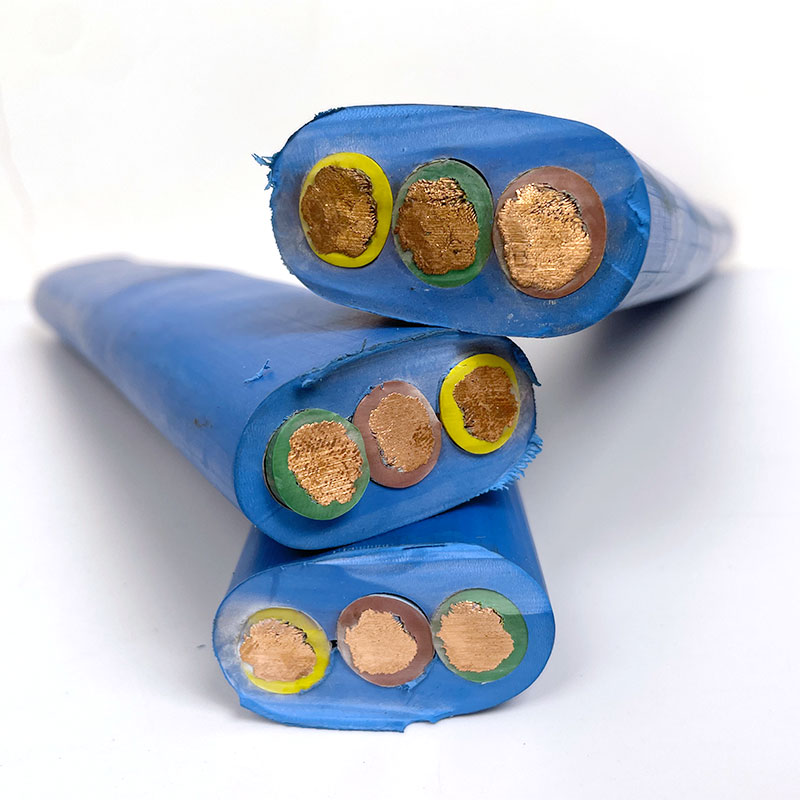

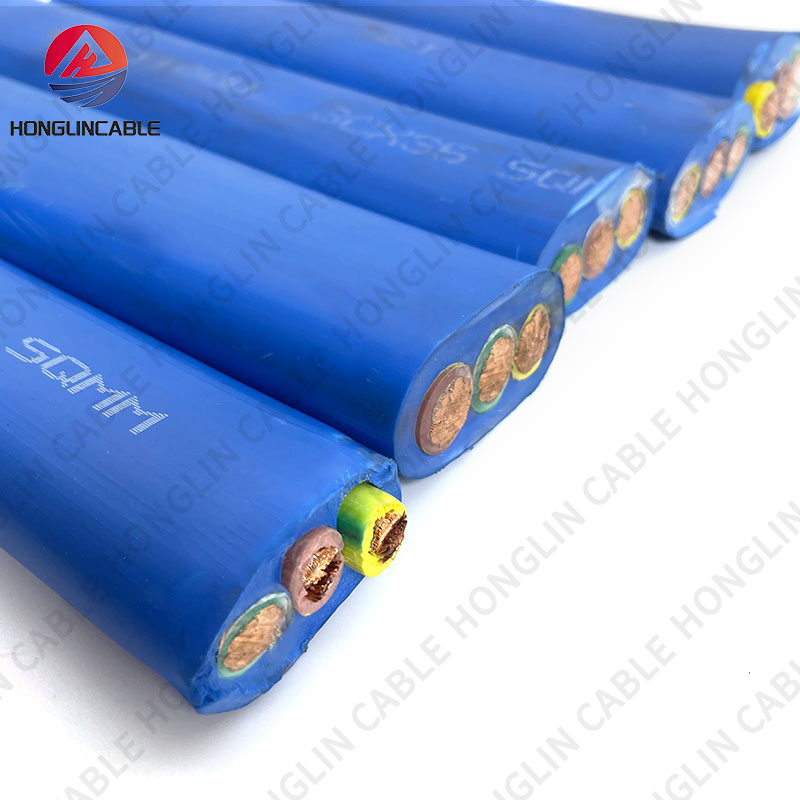

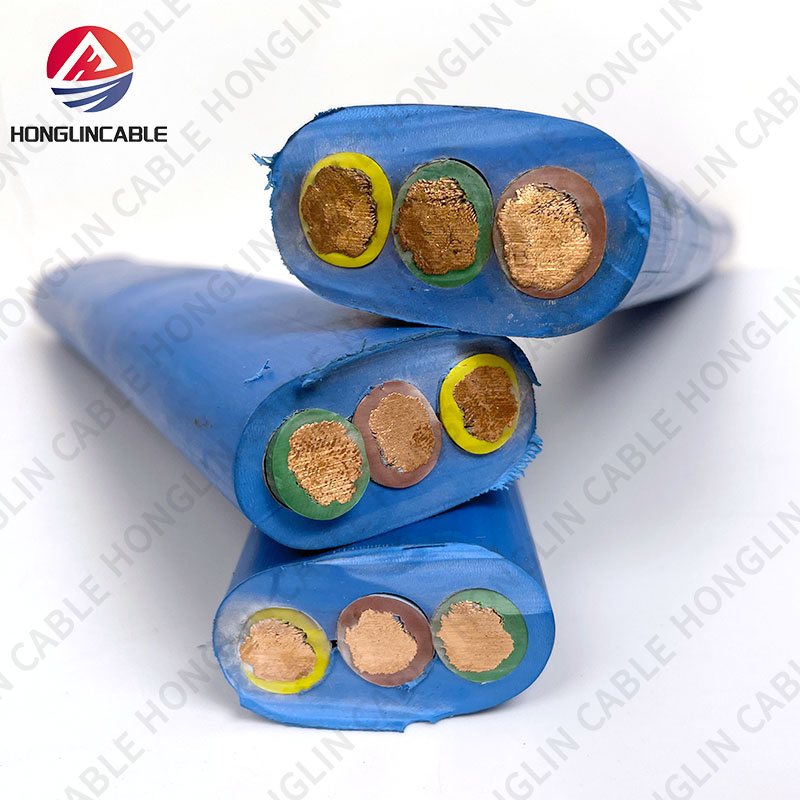

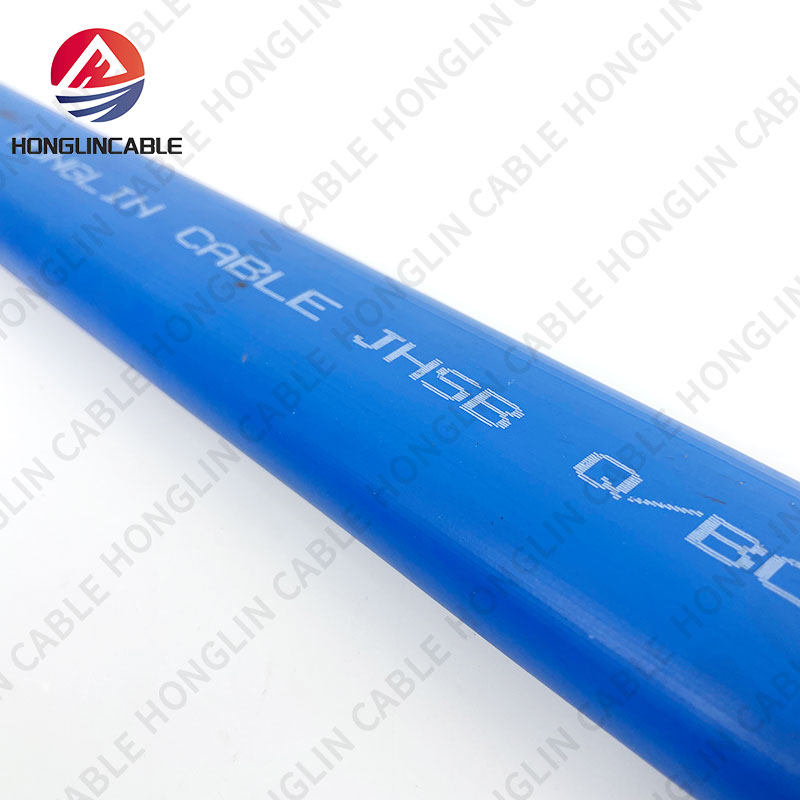

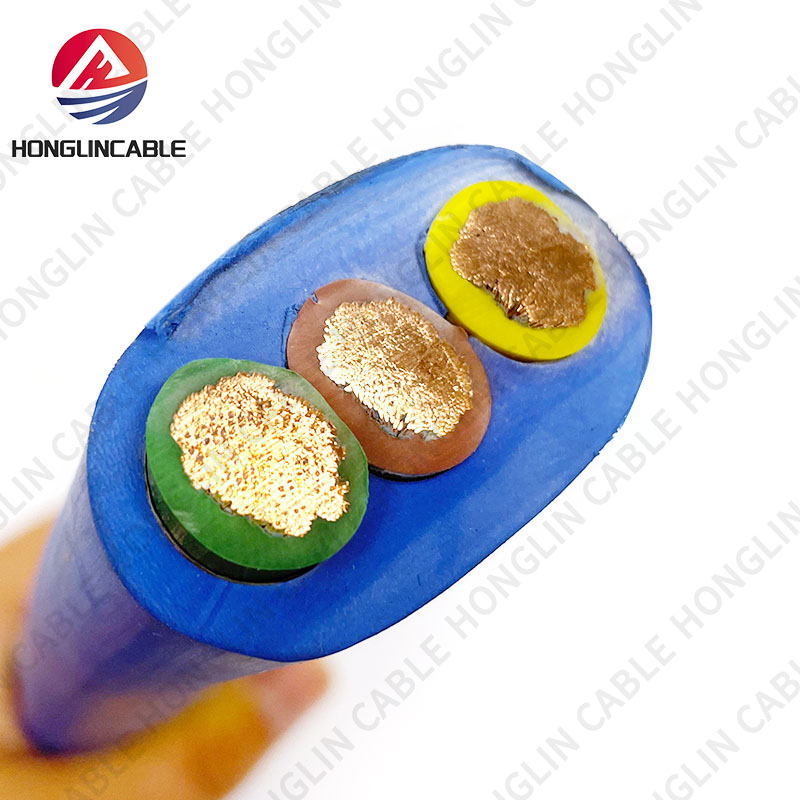

JHSB كابل المضخة الغاطسة

كابل المضخة الغاطسة JHSB هو نوع من الكابلات الكهربائية المرنة المسطحة والمقاومة للماء والمغلفة بالمطاط، والمصممة خصيصًا للاستخدام داخل أنابيب الآبار العميقة لتوصيل مضخات المياه الغاطسة. يشير الحرف "B" في JHSB إلى شكله المسطح (موصلات متوازية)، مما يوفر مزايا في مساحات الآبار الضيقة مقارنةً بكابل JHS الدائري. الميزات الرئيسية: الشكل: يتم وضع الموصلات جنبًا إلى جنب في شكل مسطح، بدلاً من لفها في شكل دائري. يساعد هذا التصميم المسطح في أنابيب الآبار الضيقة أو غير المستقيمة، مما يقلل من خطر احتكاك الكابل بجدران الأنبوب. المادة: يستخدم عادةً موصلات نحاسية مجدولة عارية مع عزل قوي ومقاوم للماء (مثل EPR أو PVC) وغلاف خارجي متين من المطاط مقاوم للماء والزيوت والأحماض والتآكل. مقاومة الماء: يشتمل تصميم الكابل على مواد لاصقة عالية الكثافة ومواد مقاومة للماء للحفاظ على أداء العزل الكهربائي تحت الغمر طويل الأمد في الماء وتحت ضغط الماء العالي.

عدد الأنوية × مساحة المقطع العرضي الاسمية (مم²) بنية الموصل الاسمي سمك العزل الاسمي (مم) سمك الغلاف الاسمي (مم) القطر الإجمالي الاسمي (مم) الوزن الاسمي للكابل (كجم/كم) أقصى مقاومة للموصل عند 20 درجة مئوية (أوم/كم)
3×4 نحاس مرن مجدول من الفئة 5 Wire19/0.52mm 1 1.5 16×9 325 4.95
3×4+1×2.5 3×(19/0.52mm)+1×(19/0.41mm) 1 1.5 18×10 412 4.95 (4 cores)/7.98 (1 core)
3×6 سلك نحاسي مرن مجدول من الفئة 5 19/0.64mm 1 1.5 18×11 428 3.3
3×6+1×4 3×(19/0.64mm)+1×(19/0.52mm) 1 1.5 20×12 536 3.30 (3 cores)/4.95 (1 core)
3×10 سلك نحاسي مرن مجدول من الفئة 5 49/0.52mm 1 1.8 20×13 615 1.91
3×10+1×6 3×(49/0.52mm)+1×(19/0.64mm) 1 1.8 22×14 718 1.91 (3 cores)/3.30 (1 core)
3×16سلك نحاسي مرن مجدول من الفئة 5 49/0.64mm 1.2 1.8 23×15 862 1.21
3×16+1×10 3×(49/0.64mm)+1×(49/0.52mm) 1.2 1.8 25×16 980 1.21 (3 cores)/1.91 (1 core)
3×25 سلك نحاسي مرن مجدول من الفئة 5 98/0.58mm 1.2 2 26×17 1320 0.78
3×25+1×10 3×(98/0.58mm)+1×(49/0.52mm) 1.2 2 28×18 1509 0.780 (3 cores)/1.91 (1 core)
3×35 سلك نحاسي مرن مجدول من الفئة 5 133/0.58mm 1.2 2 29×19 1765 0.554
3×35+1×16 3×(133/0.58mm)+1×(49/0.64mm) 1.2 2 32×20 1988 0.554 (3 cores)/1.21 (1 core)
3×50 سلك نحاسي مرن مجدول من الفئة 5 133/0.68mm 1.4 2.2 33×21 2550 0.386
3×50+1×16 3×(133/0.68mm)+1×(49/0.64mm) 1.4 2.2 36×22 2836 0.386 (3 cores)/1.21 (1 core)
3×70 سلك نحاسي مرن مجدول من الفئة 5 189/0.68mm 1.4 2.2 37×24 3520 0.272
3×70+1×25 3×(189/0.68mm)+1×(98/0.58mm) 1.4 2.2 40×25 3850 0.272 (3 cores)/0.780 (1 core)

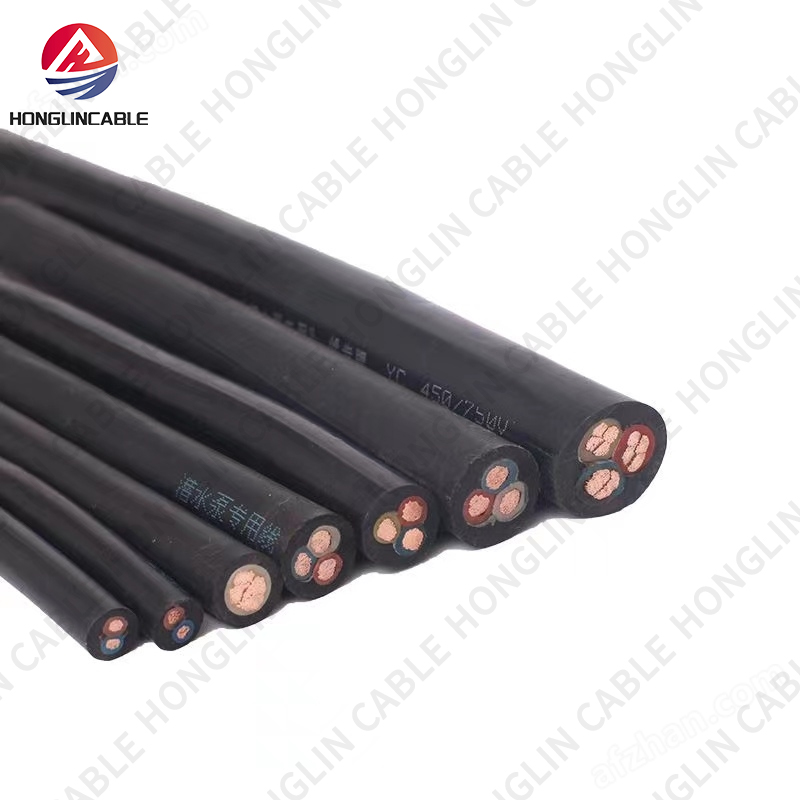

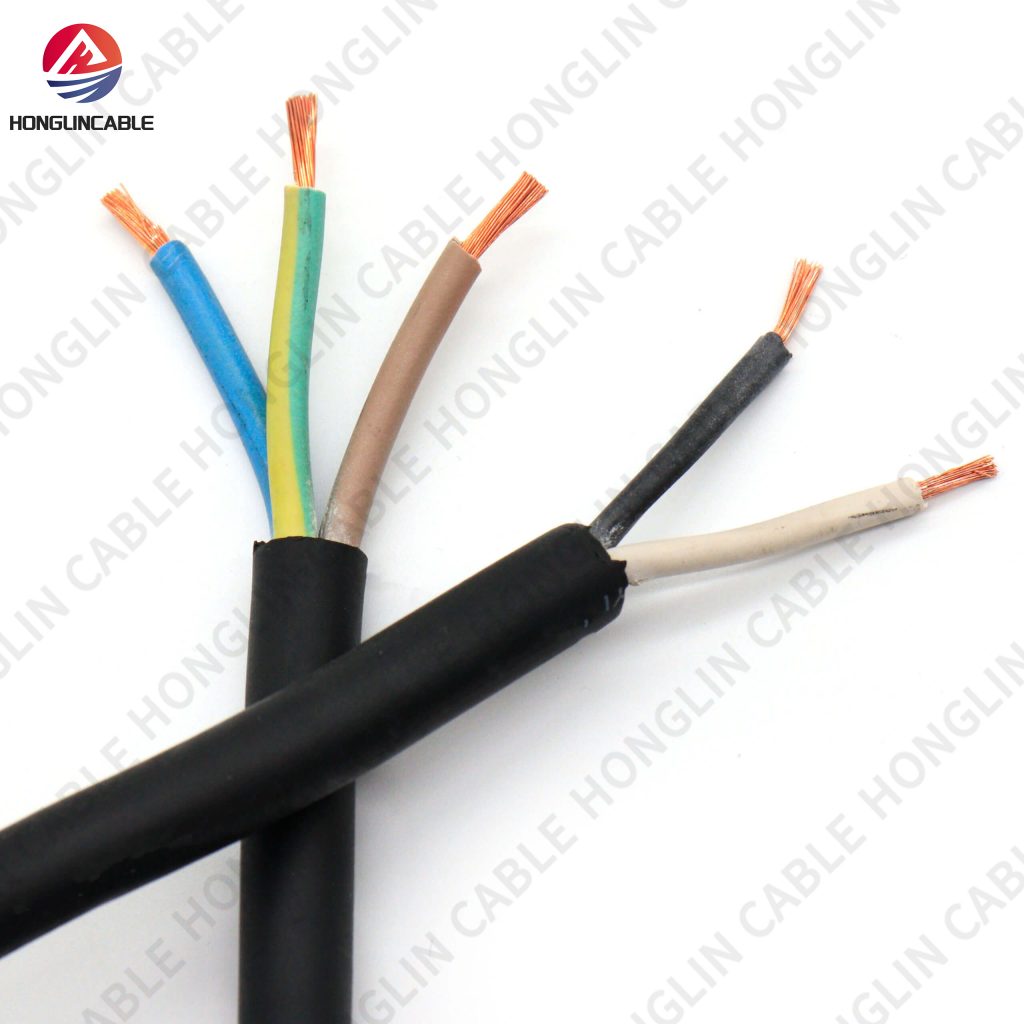

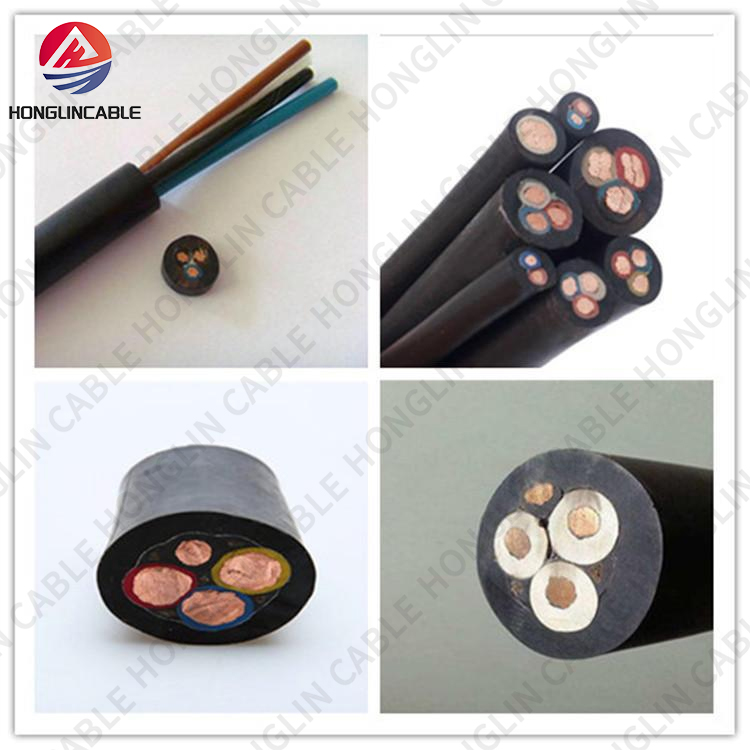

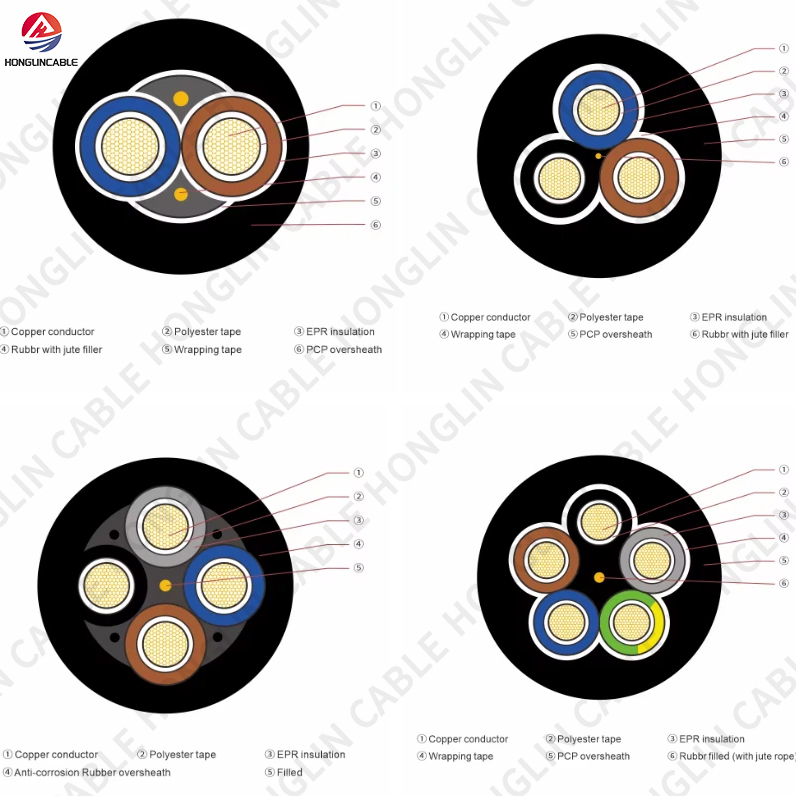

JHS كابل مضخة غاطسة

كابل المضخة الغاطسة JHS هو نوع من الكابلات الكهربائية المرنة المقاومة للماء والمغلفة بالمطاط، والمصممة خصيصًا لتوصيل مضخات المياه الغاطسة في الآبار العميقة والتطبيقات المماثلة تحت الماء. تم تصميمه ليكون مقاومًا للغاية للماء والأضرار البيئية، مما يضمن سلامة إمداد الطاقة للمحرك. الميزات الرئيسية والتصميم الموصل: يتميز الكابل بموصلات نحاسية مجدولة عارية أو مطلية بالقصدير، وهي مرنة للغاية ومعالجة حراريًا بالكامل، وتتوافق مع معايير مثل IEC 60228 الفئة 5. العزل: يتكون العزل عادةً من مواد مقاومة للماء مثل مطاط الإيثيلين بروبيلين (EPR) أو البولي فينيل كلوريد (PVC) أو مزيج من المطاط والبولي فينيل كلوريد للحماية من الرطوبة. الغلاف الخارجي: الغلاف الخارجي أيضًا مركب مطاطي مقاوم للماء (مثل البولي إيثيلين المكلور - CPE) مصمم للمتانة ومقاومة التآكل والزيوت والتلف العام، خاصة في البيئات القاسية تحت الماء. الأنواع: يتوفر كابل JHS بتكوينات دائرية ومسطحة. توفر الكابلات المسطحة المغلفة (التي يشار إليها أحيانًا باسم JHSB) تصميمًا نحيفًا، وهو ما قد يكون مفيدًا في أغلفة الآبار الضيقة أو الآبار العميقة غير المستقيمة، مما يوفر حماية إضافية ضد الاحتكاك بجدار البئر.

المقطع الاسمي (مم2) عدد/قطر النواة (مم) متوسط ​​القطر (مم) الوزن المرجعي (كجم/كم) مقاومة الموصل عند 20 درجة مئوية (أوم/كم)
دقيقة الأعلى نحاس قلب نحاسي ملحوم بالقصدير
1x1.5 30/0.25 5.7 7.1 62 13.3 13.7
1x2.5 49/0.25 6.3 7.9 85 7.98 8.21
1x4 56/0.30 7.2 9 114 4.95 5.09
1x6 84/0.30 7.9 98 148 3.3 3.39
1x10 84/0.40 9.5 11.9 227 1.91 1.95
1x16 126/0.40 10.8 13.4 305 1.21 1.24
1x25 196/0.40 12.7 15.8 446 0.78 0.795
1x35 276/0.40 14.3 17.9 595 0.554 0.565
2x1 32/0.20 7.7 10 75 19.5 20
2X1.5 30/0.25 8.5 11 147 13.3 13.7
2X2.5 49/0.25 10.2 13.1 232 7.98 8.21
2X4 56/0.30 11.8 15.1 308 4.95 5.09
2X6 84/0.30 13.1 16.8 409 3.3 3.39
2x10 84/0.40 17.7 22.6 737 1.91 1.95
2X16 126/0.40 20.2 25.7 965 1.21 1.24
2x25 196/0.40 24.3 30.7 1444 0.78 0.795
2X35 276/0.40 27.5 35.5 1875 0.554 0.565
3X1 32/0.20 8.3 10.7 95 19.5 20
3x1.5 30/0.25 9.2 119 178 13.3 13.7
3x2.5 49/0.25 10.9 14 276 7.98 8.21
3x4 56/0.30 12.7 16.2 374 4.95 5.09
3x6 84/0.30 14.1 18 499 3.3 3.39
3X10 84/0.40 19.1 24.2 898 1.91 1.95
3x16 126/0.40 21.8 27.6 1191 1.21 1.24
3x25 196/0.40 26.1 33 1780 0.78 0.795
3x35 276/0.40 29.3 37.1 2330 0.554 0.565
4x1 32/0.20 9.2 11.9 120 19.5 20
4x1.5 30/0.25 10.2 13.1 219 13.3 13.7
4x2.5 49/0.25 12.1 15.5 314 7.98 8.21
4X4 56/0.30 14 17.9 464 4.95 5.09
4x6 84/0.30 15.7 22 627 3.3 3.39
4x10 84/0.40 20.9 26.5 1101 1.91 1.95
4x16 126/0.40 23.8 30.1 1471 1.21 1.24
4x25 196/0.40 32.5 36.6 2244 0.78 0.795
4x35 276/0.40 32.5 41.1 2942 0.554 0.565
5X1 32/0.20 10.2 13.1 151 19.5 20
5x1.5 30/0.25 11.2 14.4 268 13.3 13.7
5x2.5 49/0.25 13.3 17 416 7.98 8.21
5x4 56/0.30 15.6 19.9 576 4.95 5.09
5x6 84/0.30 17.5 22.2 781 3.3 3.39
5x10 84/0.40 22.9 29.1 1346 1.91 1.95
5x16 126/0.40 26.4 33.3 1818 1.21 1.24
5x25 196/0.40 32 40.4 2765 0.78 0.795

كابل BBTRZ المقاوم للحريق

كابل BBTRZ هو كابل مقاوم للحريق معزول بمواد معدنية، ويتميز بمرونته ومقاومته العالية للحريق. تشير الأحرف "B" و"B" و"T" و"R" و"Z" على التوالي إلى تطبيقات التوصيل، والعزل المعدني، والموصل النحاسي، والهيكل المرن، والخصائص عالية التحمل. يتكون الموصل من أسلاك نحاسية متعددة الشعيرات، وتستخدم طبقة العزل شريط الميكا والبولي أوليفين السيراميكي ومواد معدنية أخرى. وهو مزود بطبقة عازلة معدنية مقاومة للحريق وغلاف خارجي معدني خالٍ من الهالوجين، منخفض الدخان، ومقاوم للاشتعال. يُحسّن تصميم الغلاف الخالي من المعادن المرونة بشكل ملحوظ. يبلغ الجهد المقنن 0.6/1 كيلو فولت، ويتراوح عدد الموصلات من 1 إلى 6، وتتراوح مساحة المقطع العرضي من 1.5 مم² إلى 630 مم²، ويمكن أن تصل درجة حرارة التشغيل طويلة الأجل إلى 90 درجة مئوية - 125 درجة مئوية، ويتحمل درجة حرارة قصر الدائرة 250 درجة مئوية، ويمكنه تحمل الاحتراق تحت لهب بدرجة حرارة 950 درجة مئوية لمدة 180 دقيقة مع الحفاظ على سلامة الدائرة. كما يتميز بمقاومة الصدمات الميكانيكية، ومقاومة الرش، ومقاومة التآكل، وخلوه من الهالوجين، وانبعاثات دخان منخفضة، ونصف قطر انحناء أدنى ≥6. وبفضل قطره الخارجي المزدوج، يمكن إنتاجه بأطوال ثابتة بدون وصلات وسيطة، ويستخدم على نطاق واسع في المباني الشاهقة والمستشفيات ومترو الأنفاق والأنفاق ومصانع البتروكيماويات والمناجم وغيرها من الأماكن التي تتطلب معايير صارمة للسلامة من الحرائق، مما يوفر نقل طاقة آمنًا ومستقرًا للخطوط الحيوية مثل إضاءة الطوارئ وأنظمة إنذار الحريق وأنظمة المصاعد.
عدد النوى والمقطع العرضي هيكل الموصل (عدد الأسلاك/قطر السلك) قطر الموصل سمك العزل المعدني سمك الطبقة المقاومة للحريق من المعادن غير العضوية (مم) سمك الغلاف المقاوم للاشتعال (مم) القطر الخارجي المرجعي للكابل (مم)
(مم2) (مم) (مم) (مم)
النواة الرئيسية خط محايد النواة الرئيسية خط محايد النواة الرئيسية خط محايد
1x1.5 1/1.38 -- 1.38 -- 0.8 0 1.5 1.4 12.8
1x2.5 1/1.78 -- 1.78 -- 0.8 0 1.5 1.4 13.3
1x4 1/2.25 -- 2.25 -- 0.8 0 1.5 1.4 13.8
1x6 1/2.76 -- 2.76 -- 0.8 0 1.5 1.4 14.3
1x10 7/1.35 -- 4.05 -- 0.8 0 1.5 1.4 15.7
1x16 7/1.70 -- 5.1 -- 0.8 0 1.5 1.5 16.8
1x25 7/2.14 -- 6 -- 0.8 0 1.5 1.5 18.4
1x35 7/2.54 -- 7.2 -- 0.8 0 1.5 1.6 19.7
2x1.5 1/1.38 -- 1.38 -- 0.8 0 1.5 1.8 18.2
2x2.5 1/1.78 -- 1.78 -- 0.8 0 1.5 1.8 19
2x4 1/2.25 -- 2.25 -- 0.8 0 1.5 1.8 19.9
2x6 1/2.76 -- 2.76 -- 0.8 0 1.5 1.8 20.9
2x10 7/1.35 -- 4.05 -- 0.8 0 1.5 1.8 23.5
2x16 7/1.70 -- 5.1 -- 0.8 0 2 1.8 26.6
2x25 7/2.14 -- 6 -- 0.8 0 2 1.9 29.8
2x35 7/2.54 -- 7.2 -- 0.8 0 2 2 32.4
3x1.5 1/1.38 -- 1.38 -- 0.8 0 1.5 1.8 18.9
3x2.5 1/1.78 -- 1.78 -- 0.8 0 1.5 1.8 19.8
3X4 1/2.25 -- 2.25 -- 0.8 0 1.5 1.8 20.8
3x6 1/2.76 -- 2.76 -- 0.8 0 1.5 1.8 21.9
3x10 7/1.35 -- 4.05 -- 0.8 0 1.5 1.9 24.7
3x16 7/1.70 -- 5.1 -- 0.8 0 2 1.9 28
3x25 7/2.14 -- 6 -- 0.8 0 2 2 31.5
3x35 7/2.54 -- 7.2 -- 0.8 0 2 2.1 34.3
4x1.5 1/1.38 -- 1.38 -- 0.8 0 1.5 1.8 20
4x2.5 1/1.78 -- 1.78 -- 0.8 0 1.5 1.8 21
4X4 1/2.25 -- 2.25 -- 0.8 0 1.5 1.8 22.2
4x6 1/2.76 -- 2.76 -- 0.8 0 1.5 1.8 23.4
4x10 7/1.35 -- 4.05 -- 0.8 0 2 1.9 27.6
4x16 7/1.70 -- 5.1 -- 0.8 0 2 1.9 30.3
4x25 7/2.14 -- 6 -- 0.8 0 2 2.1 34.2
4x35 7/2.54 -- 7.2 -- 0.8 0 2.5 2.2 38.4

عدد النوى والمقطع العرضي هيكل الموصل (عدد الأسلاك/قطر السلك) قطر الموصل سمك العزل المعدني سمك الطبقة المقاومة للحريق من المعادن غير العضوية (مم) سمك الغلاف المقاوم للاشتعال (مم) القطر الخارجي المرجعي للكابل (مم)
(مم2) (مم) (مم) (مم)
النواة الرئيسية خط محايد النواة الرئيسية خط محايد النواة الرئيسية خط محايد
5x1.5 1/1.38 -- 1.38 -- 0.8 0 1.5 1.8 21.3
5x2.5 1/1.78 -- 1.78 -- 0.8 0 1.5 1.8 22.4
5x4 1/2.25 -- 2.25 -- 0.8 0 1.5 1.8 23.6
5x6 1/2.76 -- 2.76 -- 0.8 0 2 1.8 26
5x10 7/1.35 -- 4.05 -- 0.8 0 2 1.9 29.7
5x16 7/1.70 -- 5.1 -- 0.8 0 2 2 32.7
5x25 7/2.14 -- 6 -- 0.8 0 2.5 2.2 38.1
5x35 7/2.54 -- 7.2 -- 0.8 0 2.5 2.3 41.6
3x2.5+1x1.5 1/1.78 1/1.38 1.78 1.38 0.8 0.8 1.5 1.8 20.8
3x4+1x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 1.5 1.8 21.9
3x6+1x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 1.5 1.8 23.1
3x10+1x6 7/1.35 1/2.76 4.05 2.76 0.8 0.8 2 1.8 26.7
3x16+1x10 7/1.70 7/1.35 5.1 4.05 0.8 0.8 2 1.9 29.6
3x25+1x16 7/2.14 7/1.70 6 5.1 0.8 0.8 2 2 33.2
3x35+1x16 7/2.54 7/1.70 7.2 5.1 0.8 0.8 2 2.1 35.5
3x50+1x25 19/1.82 7/2.14 8.2 6 0.8 0.8 2.5 2.2 39.9
4x2.5+1x1.5 1/1.78 1/1.38 1.78 1.38 0.8 0.8 1.5 1.8 22.2
4x4+1x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 1.5 1.8 23.4
4x6+1x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 1.5 1.8 24.7
4x10+1x6 7/1.35 1/2.76 4.05 2.76 0.8 0.8 2 1.9 29
4x16+1x10 7/1.70 7/1.35 5.1 4.05 0.8 0.8 2 2 32.1
4x25+1x16 7/2.14 7/1.70 6 5.1 0.8 0.8 2 2.1 36.2
4x35+1x16 7/2.54 7/1.70 7.2 5.1 0.8 0.8 2.5 2.2 40.1
4x50+1x25 19/1.82 7/2.14 8.2 6 0.8 0.8 2.5 2.4 43.7
3x2.5+2x1.5 1/1.78 1/1.38 1.78 1.38 0.8 0.8 1.5 1.8 21.9
3x4+2x2.5 1/2.25 1/1.78 2.25 1.78 0.8 0.8 1.5 1.8 23.1
3x6+2x4 1/2.76 1/2.25 2.76 2.25 0.8 0.8 1.5 1.8 24.5
3x10+2x6 7/1.35 1/2.76 4.05 2.76 0.8 0.8 2 1.9 28.2
3x16+2x10 7/1.70 7/1.35 5.1 4.05 0.8 0.8 2 2 31.5
3x25+2x16 7/2.14 7/1.70 6 5.1 0.8 0.8 2 2.1 35.3
3x35+2x16 7/2.54 7/1.70 7.2 5.1 0.8 0.8 2.5 2.2 38.5
3x50+2x25 19/1.82 7/2.14 8.2 6 0.8 0.8 2.5 2.3 42.3

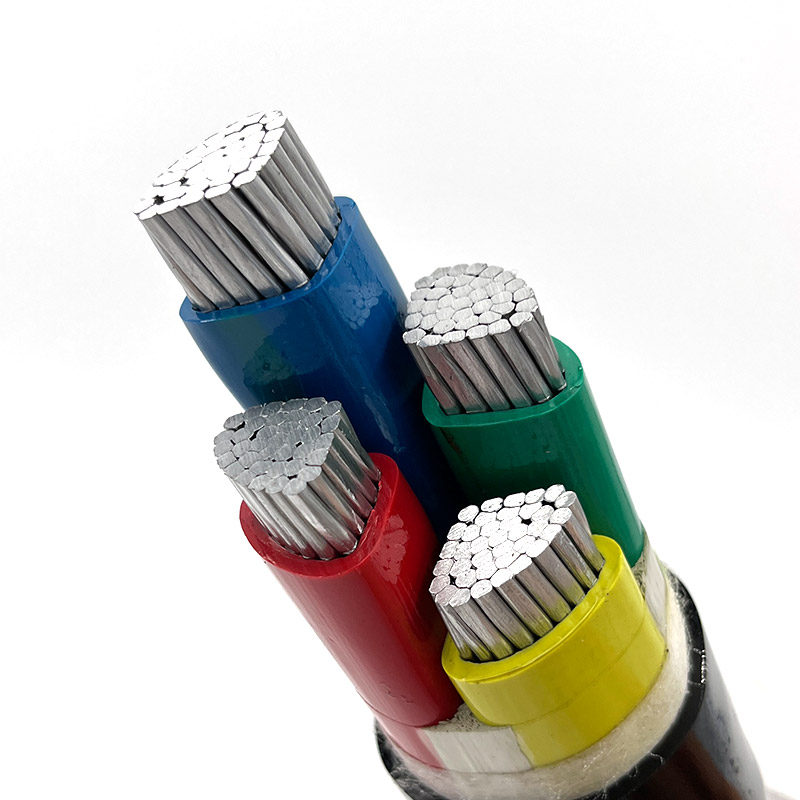

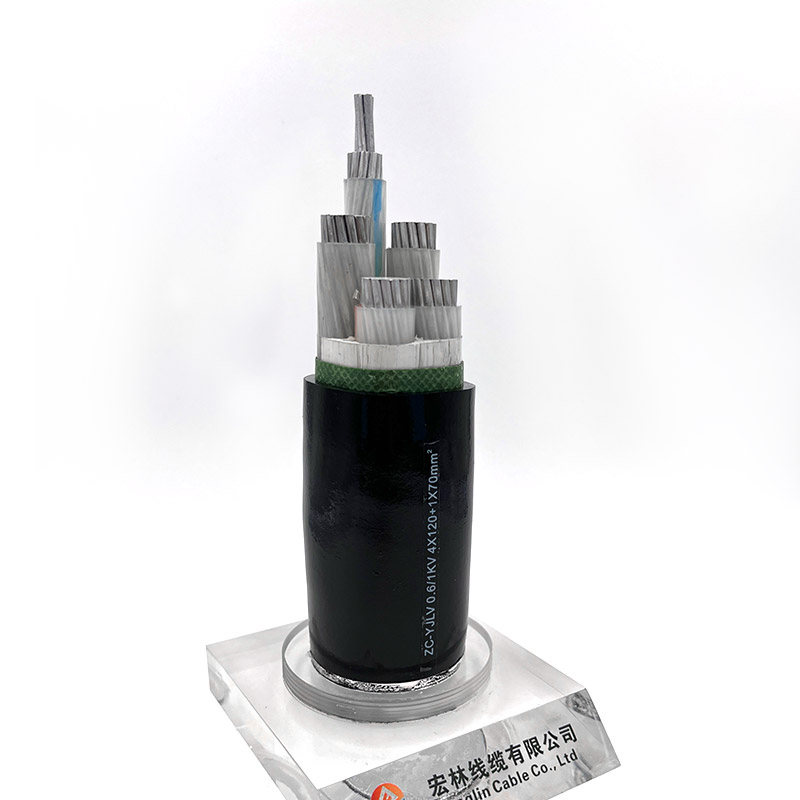

كابلات الطاقة ذات الجهد المنخفض

كابل YJV، أو كابل الطاقة المعزول بالبولي إيثيلين المتشابك والمغلف بالبولي فينيل كلوريد (PVC)، يتوافق مع معيار GB/T 12706، وبجهد مقنن 0.6/1 كيلو فولت. يتكون الموصل من أسلاك نحاسية خالية من الأكسجين مجدولة، وطبقة العزل مصنوعة من البولي إيثيلين المتشابك (XLPE) المقاوم للحرارة والشيخوخة، والغلاف الخارجي مصنوع من البولي فينيل كلوريد (PVC) المقاوم للاشتعال. يتراوح عدد الموصلات من 1 إلى 5، ومساحة المقطع العرضي من 1.5 إلى 400 مم². يتميز بأداء عزل ممتاز، وفقدان منخفض في التوصيل، ومقاومة عالية للحرارة (درجة حرارة التشغيل طويلة الأجل 90 درجة مئوية، ومقاومة قصر الدائرة 250 درجة مئوية)، ومقاومة للشيخوخة والتآكل، وسهولة التركيب (يمكن دفنه مباشرة، أو وضعه في أنابيب أو صواني الكابلات، مع نصف قطر انحناء أدنى صغير). وهو مقاوم للاشتعال، وصديق للبيئة، وآمن، ومستقر، ويستخدم على نطاق واسع في شبكات الطاقة الكهربائية في المدن والريف، والمؤسسات الصناعية والتعدينية، والمباني الشاهقة، وأنظمة النقل بالسكك الحديدية، وتوزيع الطاقة في المباني، وأنظمة نقل وتوزيع الطاقة الكهربائية المترددة بتردد 50 هرتز. يُستخدم كخط تثبيت ثابت لنقل الطاقة الكهربائية، وهو مناسب لمختلف البيئات الداخلية والخارجية، ويتميز بعمر خدمة طويل وتشغيل موثوق.

عدد الأنوية × مساحة المقطع العرضي الاسمية بنية الموصل الاسمي سمك العزل الاسمي سمك الغلاف الاسمي القطر الإجمالي الاسمي الوزن الاسمي للكابل أقصى مقاومة للموصل عند درجة حرارة 20 درجة مئوية.
(مم²) (مم) (مم) (مم) (كجم/كم) (أوم/كم)
1×1.5 1/1.38mm 0.7 1 3.7 19 12.1
1×2.5 1/1.78mm 0.8 1 4.2 29 7.41
1×4 1/2.25mm 0.8 1 4.7 43 4.61
1×6 1/2.76mm 0.8 1 5.2 60 3.08
1×10 7/1.35mm 1 1 6.6 99 1.83
1×16 7/1.70mm 1 1.2 8 154 1.15
1×25 7/2.14mm 1.2 1.2 9.8 240 0.727
1×35 7/2.52mm 1.2 1.2 10.8 330 0.524
1×50 19/1.83mm 1.4 1.4 12.8 453 0.387
1×70 19/2.14mm 1.4 1.4 14.6 631 0.268
2×1.5 2×(1/1.38mm) 0.7 1 8.0×4.0 42 12.1
2×2.5 2×(1/1.78mm) 0.8 1 9.0×4.5 63 7.41
2×4 2×(1/2.25mm) 0.8 1 10.0×5.0 89 4.61
2×6 2×(1/2.76mm) 0.8 1 11.0×5.5 119 3.08
3×1.5 3×(1/1.38mm) 0.7 1 8.6×4.3 61 12.1
3×2.5 3×(1/1.78mm) 0.8 1 9.8×4.9 92 7.41
3×4 3×(1/2.25mm) 0.8 1 11.0×5.5 131 4.61
3×6 3×(1/2.76mm) 0.8 1 12.2×6.1 174 3.08
3×10 3×(7/1.35mm) 1 1.2 14.8×7.4 278 1.83
3×16 3×(7/1.70mm) 1 1.2 17.2×8.6 426 1.15
3×25 3×(7/2.14mm) 1.2 1.2 20.0×10.0 666 0.727
3×35 3×(7/2.52mm) 1.2 1.2 22.0×11.0 923 0.524
3×50 3×(19/1.83mm) 1.4 1.4 25.6×12.8 1282 0.387
3×70 3×(19/2.14mm) 1.4 1.4 29.2×14.6 1810 0.268
3×120 3×(7/2.03mm) 1.6 1.6 35.0×17.5 3020 0.153
3+1×4 3×(1/2.25mm)+1 ×(1/2.25mm) 0.8 1 11.8×6.5 165 4.61
3+1×6 3×(1/2.76mm)+1 ×(1/2.76mm) 0.8 1 13.2×7.0 220 3.08
3+1×10 3×(7/1.35mm)+1 ×(7/1.35mm) 1 1.2 16.0×8.8 351 1.83
3+1×16 3×(7/1.70mm)+1 ×(7/1.70mm) 1 1.2 18.6×10.0 543 1.15
3+1×25 3×(7/2.14mm)+1 ×(7/1.70mm) 1.2 1.2 21.8×11.5 859 0.727(3 cores/1.15(1 core)
3+1×35 3×(7/2.52mm)+1 ×(7/2.14mm) 1.2 1.2 24.0×12.8 1198 0.524(3 cores/0.727(1 core)
4×1.5 4×(1/1.38mm) 0.7 1 9.2×4.6 81 12.1
4×2.5 4×(1/1.78mm) 0.8 1 10.5×5.2 122 7.41
4×4 4×(1/2.25mm) 0.8 1 11.8×5.9 174 4.61
4×6 4×(1/2.76mm) 0.8 1 13.2×6.6 231 3.08
5×1.5 5×(1/1.38mm) 0.7 1 10.0×5.0 101 12.1
5×2.5 5×(1/1.78mm) 0.8 1 11.5×5.7 152 7.41
5×4 5×(1/2.25mm) 0.8 1 13.0×6.5 217 4.61
5×6 5×(1/2.76mm) 0.8 1 14.5×7.2 288 3.08

كابلات الطاقة ذات الجهد المتوسط ​​والعالي

تشير كابلات الطاقة متوسطة وعالية الجهد عادةً إلى كابلات نقل الطاقة ذات الفولتية المقدرة من 6 كيلوفولت إلى 220 كيلوفولت. تستخدم هذه الكابلات أسلاكًا مجدولة من النحاس أو الألومنيوم ذات قلب فولاذي كموصلات، والبولي إيثيلين المتشابك (XLPE) كمادة عزل أساسية (تستخدم بعض كابلات الجهد العالي جدًا عزلًا زيتيًا ورقيًا أو هياكل عزل غازية). وتحتوي الطبقة الخارجية على هيكل حماية متعدد الطبقات يتكون من غلاف داخلي وطبقة تدريع وغلاف خارجي. تتميز هذه الكابلات بقدرة نقل عالية، وأداء عزل ممتاز، ومقاومة للتداخل الكهرومغناطيسي، ومقاومة للتآكل البيئي، وطرق تركيب مرنة (الدفن المباشر، والأنابيب، وحوامل الكابلات، والأنفاق). كما أنها قادرة على التكيف مع ظروف العمل المعقدة مثل الارتفاعات العالية والتلوث الشديد والرطوبة. تُستخدم هذه الكابلات على نطاق واسع في خطوط نقل الطاقة الرئيسية في شبكات الكهرباء الحضرية، وتزويد الطاقة عالية الجهد في المناطق الصناعية، ونقل الطاقة المتصلة بالشبكة من محطات توليد الطاقة، ونقل الطاقة عبر المناطق. وهي تُعدّ الناقل الأساسي لتحقيق نقل الطاقة لمسافات متوسطة وطويلة وبقدرات عالية في أنظمة الطاقة.

المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
25 3.4 2.5 42 1895 1430 0.727 0.12 140 110
35 44 2293 1642 0.524 0.868 170 130
50 46 2812 1881 0.387 0.641 200 155
70 50 3508 2205 0.268 0.443 245 190
95 3.0 54 4402 2635 0.193 0.32 290 225
120 58 5319 3087 0.153 0.253 330 225
150 62 6309 3518 0.124 0.206 370 285
185 65 7619 3877 0.0991 0.164 420 325
240 3.5 71 9218 4753 0.0754 0.125 480 380
300 75 11159 5577 0.0601 0.1 545 430
400 3.6 85 15206 7617 0.047 0.0778 632 491
500 3.7 95 18463 8995 0.0366 0.0605 700 562

كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 8.7/15 كيلوفولت.
المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
25 4.5 2.8 50 2537 2072 0.727 0.12 140 110
35 2.9 53 3985 2334 0.524 0.868 170 130
50 55 3529 2598 0.387 0.641 200 155
70 58 4197 2895 0.268 0.443 245 190
95 3.3 63 5230 3462 0.193 0.32 290 225
120 66 6120 3888 0.153 0.253 330 225
150 3.6 70 7207 4416 0.124 0.206 370 285
185 74 8378 4935 0.0991 0.164 420 325
240 79 10177 5712 0.0754 0.125 480 380
300 84 12159 6577 0.0601 0.1 545 430
400 3.7 95 16192 8603 0.047 0.0778 632 491
500 3.9 102 19522 10055 0.0366 0.0605 700 562
  كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 12/20 كيلوفولت.
المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
35 55 2.9 58 3405 2754 0.524 0.868 170 130
50 3 62 4085 3136 0.387 0.641 200 155
70 3.1 66 4939 3600 0.268 0.443 245 190
95 3.3 70 5936 4132 0.193 0.32 290 225
120 3.4 73 6880 4611 0.153 0.253 330 225
150 3.5 77 8028 5182 0.124 0.206 370 285
185 3.6 81 9312 5796 0.0991 0.164 420 325
240 3.8 87 11271 6733 0.0754 0.125 480 380
300 3.9 92 13392 7701 0.0601 0.1 545 430
400 4.1 100 16840 9251 0.047 0.0778 632 491
500 4.3 107 20214 10747 0.0366 0.0605 700 562

كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 26/35 كيلوفولت.

المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
50 10.5 3.8 87 6692 5744 0.387 0.641 200 155
70 3.9 91 7670 6331 0.268 0.443 245 190
95 4 95 8770 6966 0.193 0.32 290 225
120 4.1 98 9828 7558 0.153 0.253 330 225
150 4.2 102 11105 8259 0.124 0.206 370 285
185 4.4 106 12566 9051 0.0991 0.164 420 325
240 4.5 112 14659 10120 0.0754 0.125 480 380
300 4.7 117 17009 11317 0.0601 0.1 545 430
400 4.9 125 20716 13127 0.047 0.0778 632 491
500 5.1 132 24321 14854 0.0366 0.0605 700 562

كابل منخفض الدخان وخالٍ من الهالوجين

تُعد كابلات منخفضة الدخان وخالية من الهالوجين كابلات خاصة تلبي معايير السلامة وحماية البيئة. تُصنَّع طبقة العزل والغلاف الخارجي لها من مواد بولي أوليفين خالية من الهالوجين. في حالة نشوب حريق، لا تُنتج هذه الكابلات إلا كميات ضئيلة جدًا من الدخان، ولا تُطلق غازات سامة أو مسببة للتآكل مثل كلوريد الهيدروجين، مما يساهم بشكل فعّال في تقليل مخاطر الاختناق وتلف المعدات الناتج عن التآكل.

كما تتميز بخصائص ممتازة في مقاومة اللهب، ومقاومة التقادم، والعزل الكهربائي. تتراوح الجهود المقننة لها من 450/750 فولت إلى 35 كيلوفولت، وتتوفر بعدد متنوع من القلوب وبمقاطع عرضية مختلفة لتناسب تطبيقات متعددة مثل نقل الطاقة وإشارات التحكم.

وتُستخدم هذه الكابلات على نطاق واسع في المباني الشاهقة، ووسائل النقل بالسكك الحديدية، والمستشفيات، ومراكز التسوق، ومراكز البيانات، وغيرها من الأماكن التي تتطلب مستويات عالية من السلامة من الحرائق وحماية البيئة، حيث توفر حلول تمديدات كهربائية آمنة وموثوقة لمختلف المرافق الحيوية.

6/10 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
25 3.4 2.5 42 0.727 0.12
35 2.5 44 0.524 0.868
50 2.5 46 0.387 0.641
70 2.5 50 0.268 0.443
95 3 54 0.193 0.32
120 3 58 0.153 0.253
150 3 62 0.124 0.206
185 3 65 0.0991 0.164
240 3.5 71 0.0754 0.125
300 3.5 75 0.0601 0.1
400 3.6 85 0.047 0.0778
500 3.7 95 0.0366 0.0605

8.7/15 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
25 4.5 2.8 50 0.727 0.12
35 2.9 53 0.524 0.868
50 2.9 55 0.387 0.641
70 2.9 58 0.268 0.443
95 3.3 63 0.193 0.32
120 3.3 66 0.153 0.253
150 3.6 70 0.124 0.206
185 3.6 74 0.0991 0.164
240 3.6 79 0.0754 0.125
300 3.6 84 0.0601 0.1
400 3.7 95 0.047 0.0778
500 3.9 102 0.0366 0.0605

12/20 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
35 5.5 2.9 58 0.524 0.868
50 3 62 0.387 0.641
70 3.1 66 0.268 0.443
95 3.3 70 0.193 0.32
120 3.4 73 0.153 0.253
150 3.5 77 0.124 0.206
185 3.6 81 0.0991 0.164
240 3.8 87 0.0754 0.125
300 3.9 92 0.0601 0.1
400 4.1 100 0.047 0.0778
500 4.3 107 0.0366 0.0605
26/35 كيلو فولت
المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
50 10.5 3.8 87 0.387 0.641
70 3.9 91 0.268 0.443
95 4 95 0.193 0.32
120 4.1 98 0.153 0.253
150 4.2 102 0.124 0.206
185 4.4 106 0.0991 0.164
240 4.5 112 0.0754 0.125
300 4.7 117 0.0601 0.1
400 4.9 125 0.047 0.0778
500 5.1 132 0.0366 0.0605

Shopping Cart
