كابل سلكي
سلك THHN

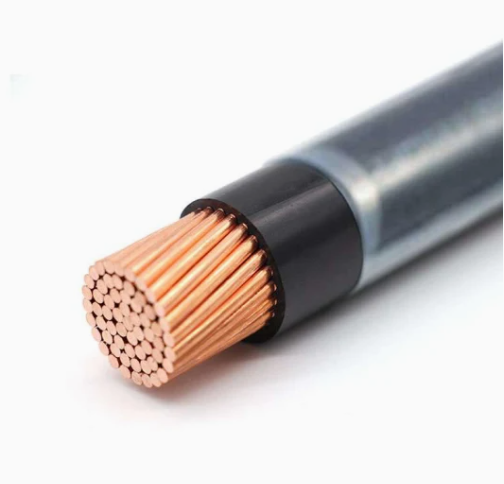

يُعد سلك THHN نوعًا شائعًا وهامًا من الكابلات في قطاعي الإنشاءات والصناعة. ببساطة، هو كابل بناء عالي الأداء ومتعدد الاستخدامات.
يُستخدم بشكل أساسي في أنظمة توزيع الطاقة، وكابلات التحكم الميكانيكية، والمعدات الكهربائية، وموصلات دخول الخدمة. لا يُنصح عمومًا باستخدام كابلات THHN مكشوفة؛ فهي غير مصممة لتحمل الصدمات المباشرة والأشعة فوق البنفسجية. يجب تركيبها داخل قنوات أو صواني كابلات أو أنظمة مغلقة أخرى توفر الحماية الميكانيكية.
تتميز كابلات THHN بطبقة عازلة قابلة للانكماش الحراري، تلين عند التسخين وتتصلب عند التبريد. تتحمل كابلات THHN درجة حرارة تصل إلى 90 درجة مئوية. يوفر الغلاف المصنوع من النايلون حماية ميكانيكية إضافية، ومقاومة للتآكل، ومقاومة للتآكل الكيميائي، مما يُسهّل تمرير الكابل عبر المواسير.
يُصنع الموصل من النحاس أو الألومنيوم النقي، وهو إما صلب أو مُكوّن من أسلاك مجدولة. يتميز بعزل PVC، مما يوفر مقاومة عالية للحرارة، ومتانة، ومرونة، وتعدد استخدامات، واقتصادية.
كابل RVV

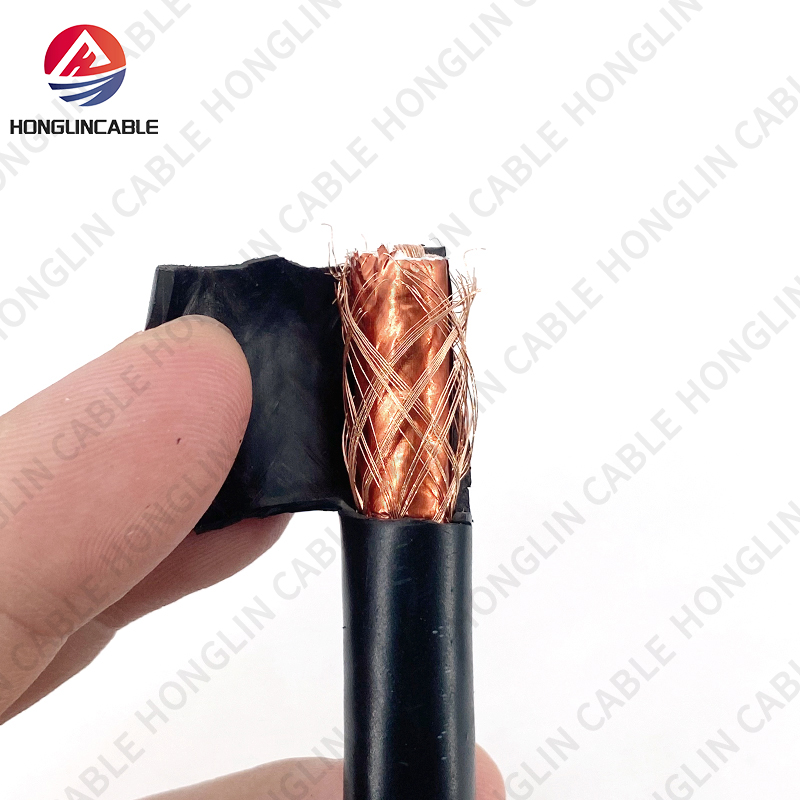

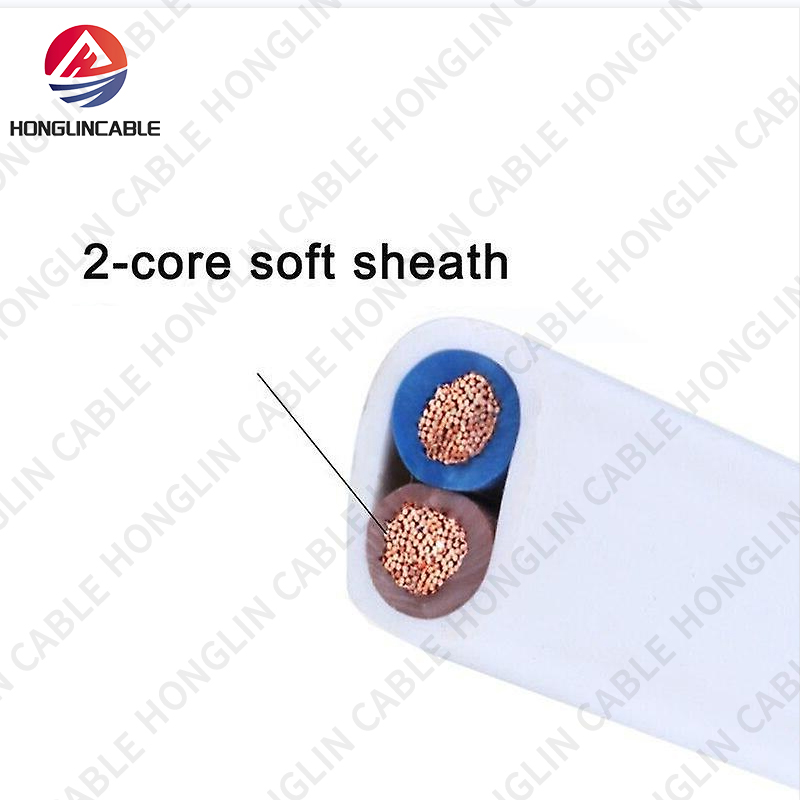

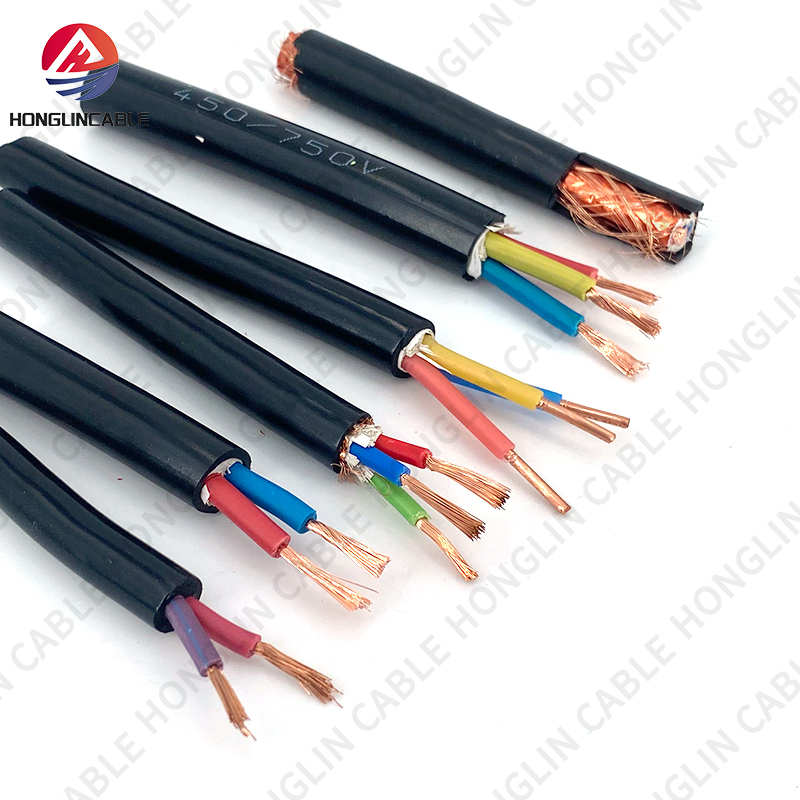

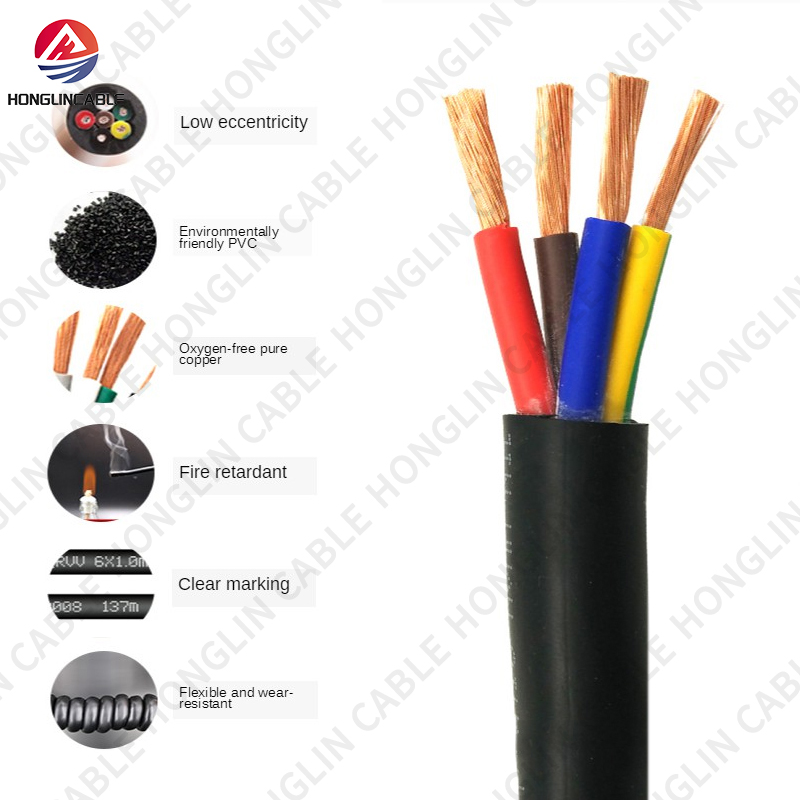

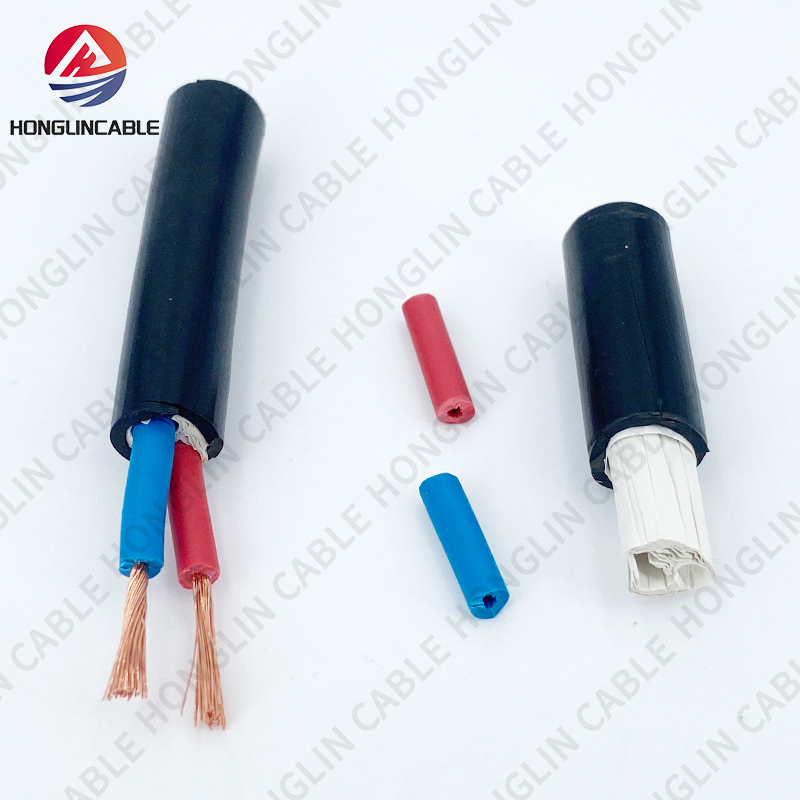

يشير كابل RVV تحديدًا إلى الكابلات المرنة المغلفة. وتتمثل خصائصه الأساسية في "المرونة" و"التغليف"، مما يجعله الكابل المفضل لمختلف الأجهزة المنزلية ومعدات المكاتب والتوصيلات الكهربائية التي تتطلب سهولة الحركة. في الحياة اليومية، يُشار عمومًا إلى الأسلاك متعددة النوى ذات الغلاف الخارجي باسم "الكابلات المغلفة". يُعد كابل RVV النوع الأكثر شيوعًا واستخدامًا من الكابلات المغلفة، ويُستخدم بشكل أساسي في أسلاك الطاقة للأجهزة المنزلية ومعدات المكاتب وأنظمة الأمن وأنظمة الجهد المنخفض والمعدات الكهربائية المحمولة.

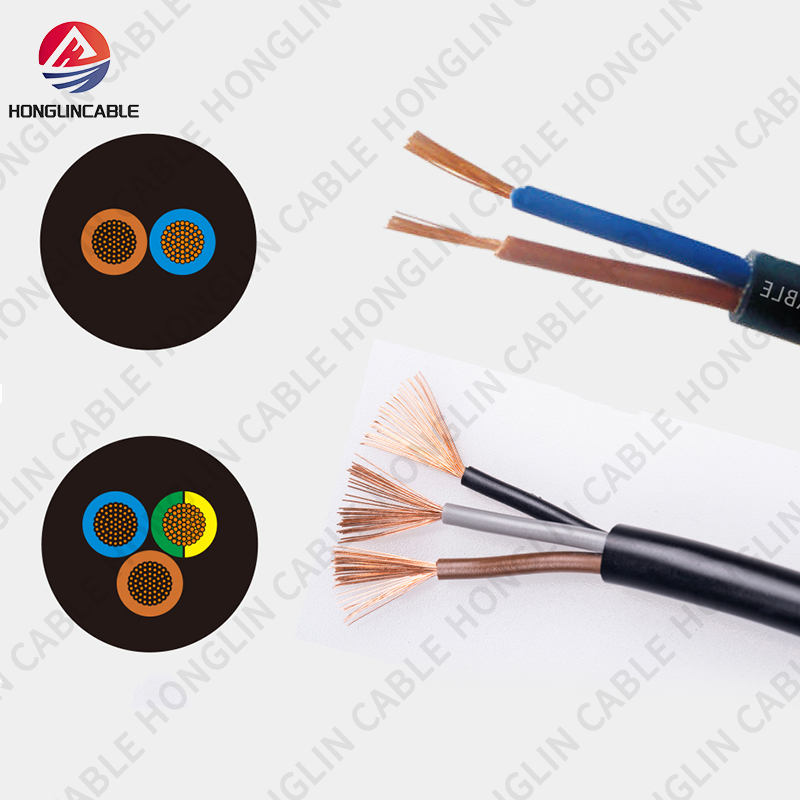

يتوافق كابل RVV مع المعايير الوطنية، واسمه الكامل هو: كابل مرن متعدد النوى معزول بغلاف PVC ومغطى بطبقة PVC. ببساطة، هو كابل مرن متعدد النوى ذو غلاف خارجي. يتكون الموصل من عدة خيوط من أسلاك نحاسية دقيقة ملتوية معًا، وطبقة العزل عبارة عن غلاف PVC يحيط بكل موصل، أما الغلاف الخارجي فهو غلاف PVC يحيط بجميع النوى المعزولة معًا، مما يوفر حماية ميكانيكية إضافية، ومقاومة للتآكل، ومتانة، ودرجة معينة من قوة الضغط.
| يكتب | موصل | العزل | سترة | الحد الأقصى | قوة العزل الكهربائي | ||||
| مقاومة | |||||||||
| مساحة المقطع | النوى | البناء (الرقم/مم) | سميك (مم) | نعم. | سميك | نعم. | عند 200 درجة مئوية | ||
| (مم2) | (مم) | (مم) | (مم) | ||||||
| RVV(53) | 0.75 | 2 | 24/0.20 | 0.61 | 6.3 | 0.8 | 6.3 | 26.7 | 1500 |
| 3 | 6.7 | 0.82 | 6.7 | ||||||
| 4 | 7.3 | 0.82 | 7.3 | ||||||
| 5 | 8.1 | 0.93 | 8.3 | ||||||
| 1 | 2 | 32/0.20 | 0.6 | 6.6 | 0.8 | 6.6 | 20 | 1500 | |
| 3 | 7 | 0.86 | 7.1 | ||||||
| 4 | 7.8 | 0.93 | 7.9 | ||||||
| 5 | 8.5 | 0.93 | 8.6 | ||||||
| 1.5 | 2 | 30/0.25 | 0.71 | 7.5 | 0.8 | 7.6 | 13.7 | 1500 | |
| 3 | 8.1 | 0.92 | 8.3 | ||||||
| 4 | 9.1 | 1.08 | 9.4 | ||||||
| 5 | 10 | 1.15 | 10.4 | ||||||
| 2.5 | 2 | 49/0.25 | 0.82 | 9 | 1 | 9.3 | 8.21 | 1500 | |
| 3 | 9.5 | 1.07 | 10 | ||||||
| 4 | 10.8 | 1.19 | 11.2 | ||||||
| 5 | 11.7 | 1.32 | 12.5 | ||||||
| RVV Slze | سمك العزل | سمك الغلاف | الحد الأدنى الإجمالي للقطر | الحد الأدنى لمقاومة العزل عند 70 درجة مئوية | الوزن التقريبي |
| (مم2) | (مم) | (مم) | (مم) | (Ω/كم) | (كجم/كم) |
| 2*0.75 | 0.6 | 0.8 | 5.7 | 0.011 | 54.1 |
| 2*1 | 0.6 | 0.8 | 5.9 | 0.01 | 62.3 |
| 2*1.5 | 0.7 | 0.8 | 6.8 | 0.01 | 82.1 |
| 2*2.5 | 0.8 | 1 | 8.4 | 0.009 | 126.3 |
| 3*0.75 | 0.6 | 0.8 | 6 | 0.011 | 64.5 |
| 3*1 | 0.6 | 0.8 | 6.3 | 0.01 | 75.1 |
| 3*1.5 | 0.7 | 0.9 | 7.4 | 0.01 | 103.4 |
| 3*2.5 | 0.8 | 1.1 | 9.2 | 0.009 | 158.8 |
| 4*0.75 | 0.6 | 0.8 | 6.6 | 0.011 | 79 |
| 4*1 | 0.6 | 0.9 | 7.1 | 0.01 | 96 |
| 4*1.5 | 0.7 | 1 | 8.4 | 0.01 | 131.9 |
| 4*2.5 | 0.8 | 1.1 | 10.1 | 0.009 | 196.7 |
| 5*0.75 | 0.6 | 0.9 | 7.4 | 0.011 | 99 |
| 5*1 | 0.6 | 0.9 | 7.8 | 0.01 | 116 |
| 5*1.5 | 0.7 | 1.1 | 9.3 | 0.01 | 164.1 |
| 5*2.5 | 0.8 | 1.2 | 11.2 | 0.009 | 244.4 |
| عدد الموصلات في الكابل والمقطع العرضي الاسمي | سمك طبقة العزل | سمك الغلاف | القطر الخارجي للكابل | حساب الوزن | |||||
| BVV | RVV | BVV | RVV | BVV | RVV | BVV | RVV | BVV | RVV |
| 2x1.5 | 2x1.5 | 0.7 | 0.7 | 1.2 | 0.8 | 7.6 | 7.4 | 117.4 | 74.7 |
| 2x2.5 | 2x2.5 | 0.8 | 0.8 | 1.2 | 1 | 8.6 | 8.9 | 154.8 | 120 |
| 2x4 | 2x4 | 0.8 | -- | 1.2 | -- | 9.6 | -- | 189.8 | -- |
| 2x6 | 2x6 | 0.8 | -- | 1.2 | -- | 10.5 | -- | 249.9 | -- |
| 2x10 | 2x10 | 1 | -- | 1.4 | -- | 13 | -- | 398.5 | -- |
| 2x16 | 2x16 | 1 | -- | 1.4 | -- | 15.5 | -- | 600.5 | -- |
| 2x25 | 2x25 | 1.2 | -- | 1.4 | -- | 18.5 | -- | 886.8 | -- |
| 2x35 | 2x35 | 1.2 | -- | 1.6 | -- | 21 | -- | 1185.2 | -- |
| 3x1.5 | 3x1.5 | 0.7 | 0.7 | 1.2 | 0.9 | 8 | 8 | 146.2 | 102 |
| 3x2.5 | 3x2.5 | 0.8 | 0.8 | 1.2 | 1 | 9.2 | 9.6 | 194.7 | 162 |
| 3x4 | 3x4 | 0.8 | -- | 1.2 | -- | 10 | -- | 252.4 | -- |
| 3x6 | 3x6 | 0.8 | -- | 1.4 | -- | 11.5 | -- | 339.6 | -- |
| 3x10 | 3x10 | 1 | -- | 1.4 | -- | 14 | -- | 512.6 | -- |
| 3x16 | 3x16 | 1 | -- | 1.4 | -- | 16.5 | -- | 824.5 | -- |
| 3x25 | 3x25 | 1.2 | -- | 1.4 | -- | 20.5 | -- | 1207 | -- |
| 3x35 | 3x35 | 1.2 | -- | 1.6 | -- | 22 | -- | 1597 | -- |
| 4x1.5 | 4x1.5 | 0.7 | 0.7 | 1.2 | 1 | 8.6 | 9 | 175.5 | 133 |
| 4x2.5 | 4x2.5 | 0.8 | 0.8 | 1.2 | 1.1 | 10 | 10.5 | 242 | 204 |
| 4x4 | 4x4 | 0.8 | -- | 1.4 | -- | 11.5 | -- | 332.5 | -- |
| 4x6 | 4x6 | 0.8 | -- | 1.4 | -- | 12.5 | -- | 445.7 | -- |
| 4x10 | 4x10 | 1 | -- | 1.4 | -- | 15 | -- | 665.5 | -- |
| 4x16 | 4x16 | 1 | -- | 1.4 | -- | 18 | -- | 1055 | -- |
| 5x1.5 | 5x1.5 | 0.7 | 0.7 | 1.2 | 1.1 | 9.4 | 10 | 202.2 | 158 |
| 5x2.5 | 5x2.5 | 0.8 | 0.8 | 1.2 | 1.2 | 110 | 11.5 | 278 | 249 |
| 5x4 | 5x4 | 0.8 | -- | 1.4 | -- | 12.5 | -- | 400.5 | -- |
| 5x6 | 5x6 | 0.8 | -- | 1.4 | -- | 13.5 | -- | 524.6 | -- |
| 5x10 | 5x10 | 1 | -- | 1.4 | -- | 17 | -- | 776.8 | -- |
| 5x16 | 5x16 | 1 | -- | 1.6 | -- | 20.5 | -- | 1275 | -- |
| 5x25 | 5x25 | 1.2 | -- | 1.6 | -- | 24.5 | -- | 1921 | -- |
| 5x35 | 5x35 | 1.2 | -- | 1.6 | -- | 27.5 | -- | 2531 | -- |

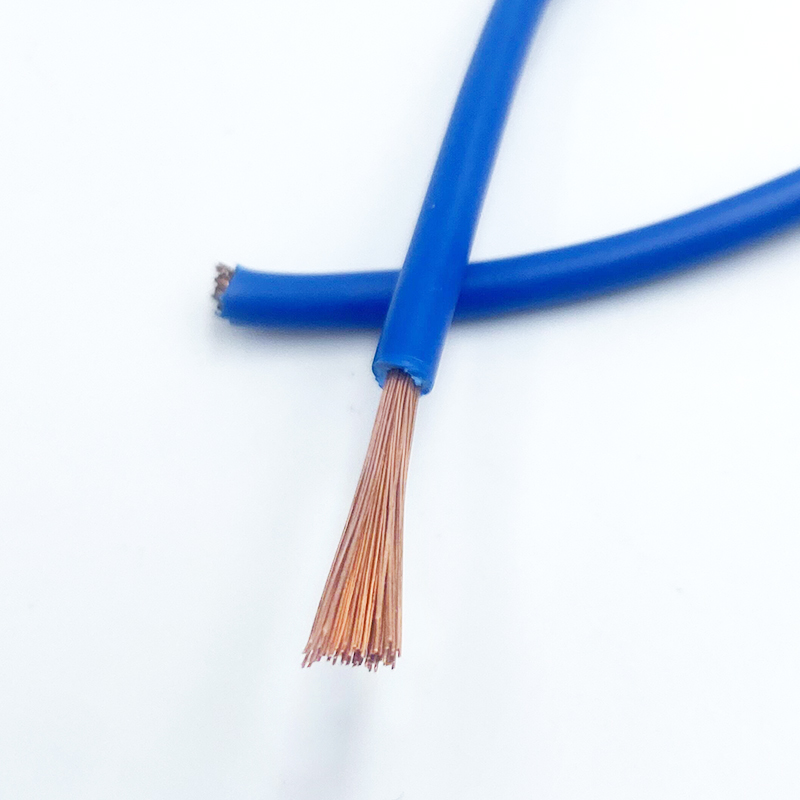

سلك BVR

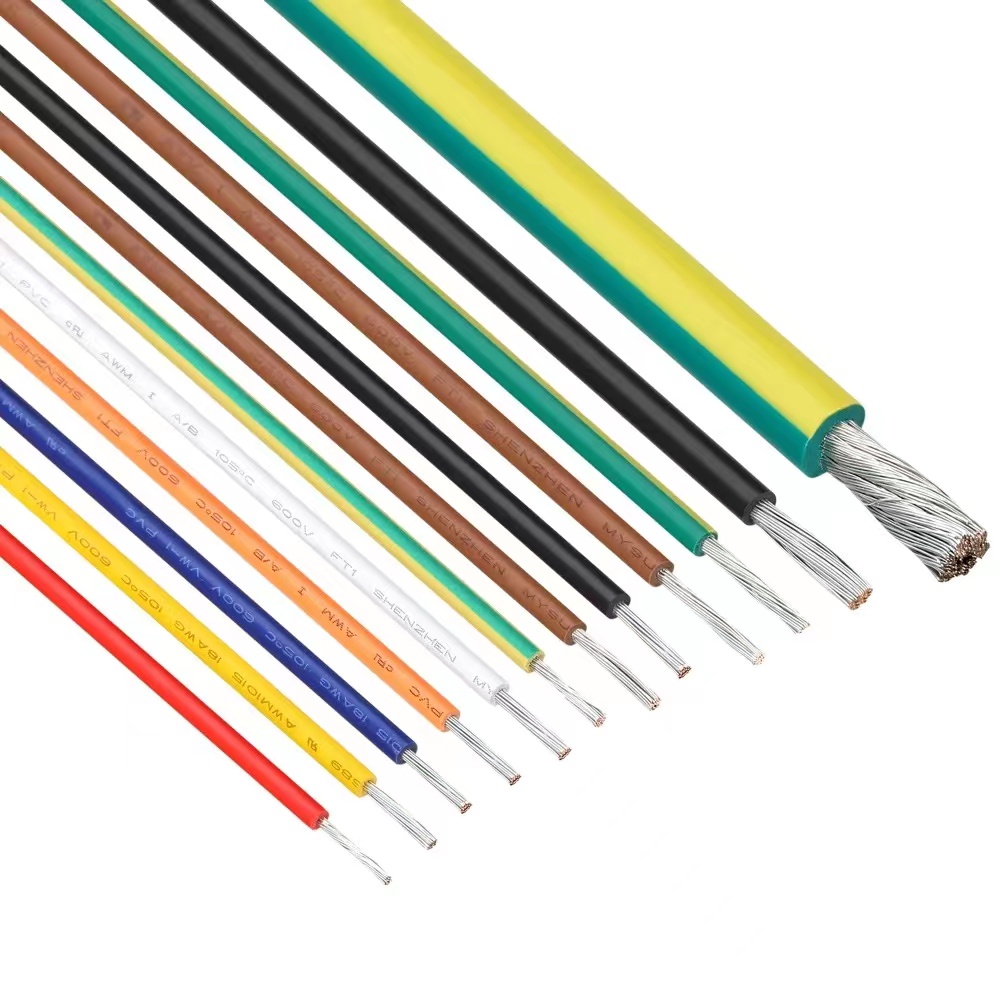

سلك BVR هو نوع من الأسلاك الكهربائية المرنة المستخدمة في التركيبات الثابتة. يجمع هذا السلك بين الأداء الكهربائي لسلك BV ومرونة سلك RVV، مما يجعله أسهل في التركيب من سلك BV في تمديدات المنازل والمباني، وخاصةً في تركيبات المواسير المعقدة. وهو خيار شائع وواسع الانتشار في التمديدات الكهربائية الحديثة.
تتشابه استخدامات سلك BVR وسلك BV إلى حد كبير، وخاصةً في التمديدات الثابتة داخل المنازل والمباني. ومع ذلك، وبفضل مرونته، يُعد سلك BVR أكثر فائدة في الحالات التالية: * مواسير التمديد المعقدة: عندما تحتوي المواسير على العديد من الانحناءات والزوايا الصعبة، يكون تمرير سلك BVR أسهل بكثير من سلك BV الصلب.
* صناديق التوزيع الصغيرة ذات المتطلبات العالية: داخل صناديق التوزيع، يسهل ثني سلك BVR المرن وتجميعه، مما ينتج عنه تمديدات أكثر ترتيبًا وسهولة.
ملاحظة: في الدوائر المنزلية، يمكن استبدال سلك BV بسلك BVR في معظم الحالات. ويعتمد الاختيار بشكل أساسي على خبرة فني الكهرباء وبيئة التركيب.
سلك BV

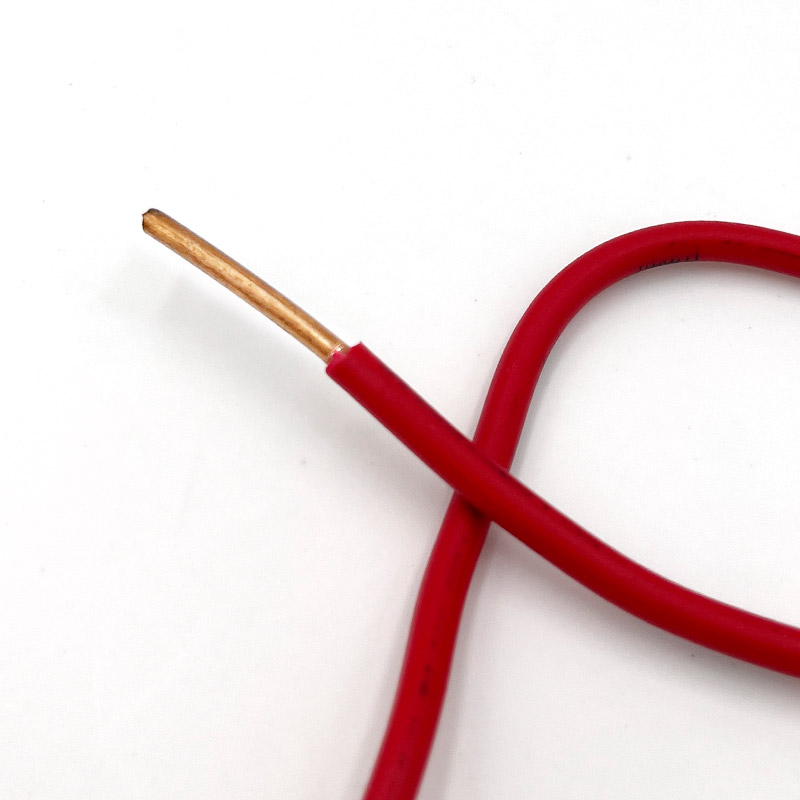

يُعدّ سلك BV نوعًا شائعًا من الأسلاك الكهربائية المنزلية. وهو مطابق للمعايير الوطنية، واسمه الكامل هو سلك نحاسي معزول بمادة PVC. يُستخدم بشكل أساسي في دوائر الإضاءة الداخلية، ودوائر مقابس الحائط، والخطوط المخصصة للأجهزة عالية الطاقة مثل مكيفات الهواء وسخانات المياه، والأسلاك الثابتة في المكاتب والمراكز التجارية والمباني الأخرى.
يتميز سلك BV ببنية بسيطة؛ حيث يتكون الموصل من سلك نحاسي واحد أو أكثر من الأسلاك المجدولة. أما طبقة العزل فهي طبقة من كلوريد البولي فينيل (PVC) تُغلف الموصل. تمنع طبقة PVC هذه التسرب وتوفر مقاومة للحرارة واللهب والتقادم.
| Type | outsidediameter ofconductor | Electric resistance | Insulation thickness | average outsidediameter | Weight |
| (mm) | (0/Km) | (mm) | (mm) | (Kg/Km) | |
| 2.5 | 2.1 | 7.98 | 0.8 | 4.1 | 34.7 |
| 4 | 2.61 | 4.95 | 0.8 | 4.8 | 51.4 |
| 6 | 3.15 | 3.3 | 3.3 | 5.3 | 73.6 |
| 10 | 4.2 | 1.91 | 1 | 7.3 | 129 |
| 16 | 5.4 | 1.21 | 1 | 8.6 | 186 |
| 25 | 2.56 | 0.78 | 1.2 | 10.2 | 306 |
| 35 | 2.9 | 0.554 | 1.2 | 11.7 | 403 |
| 50 | 3.45 | 0.386 | 1.4 | 13.9 | 553 |
