كابل السيليكون
كابل مطاط السيليكون

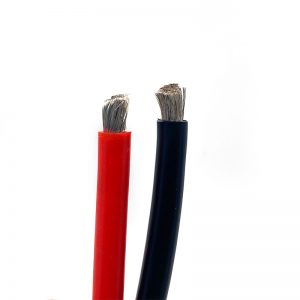

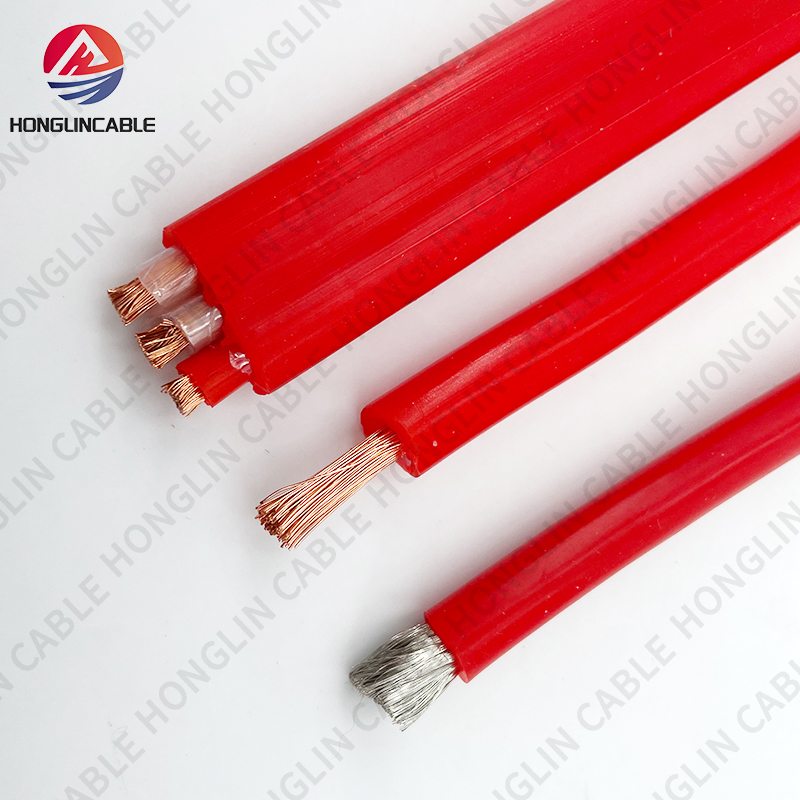

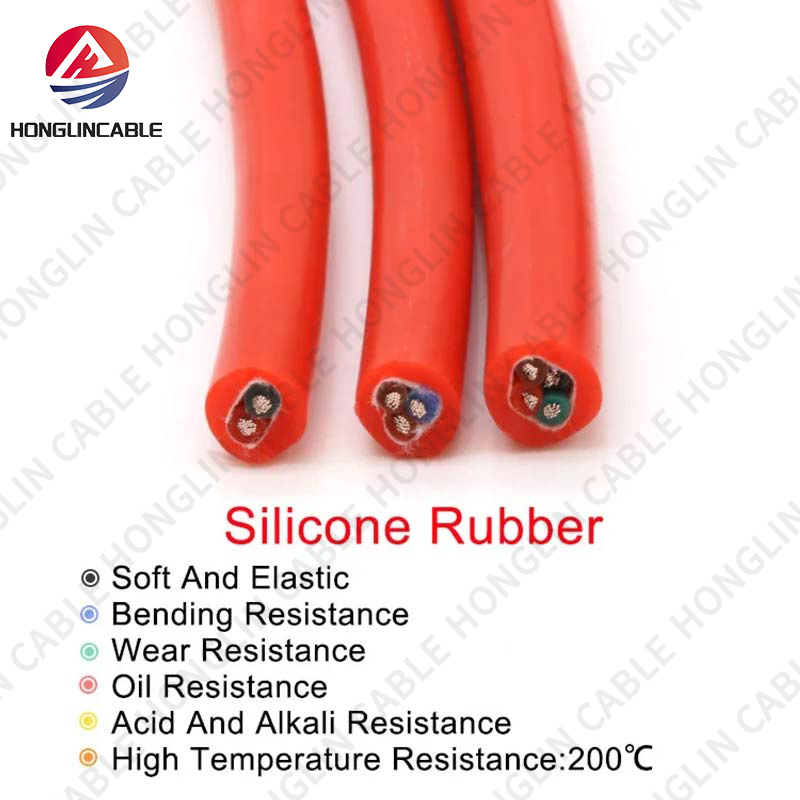

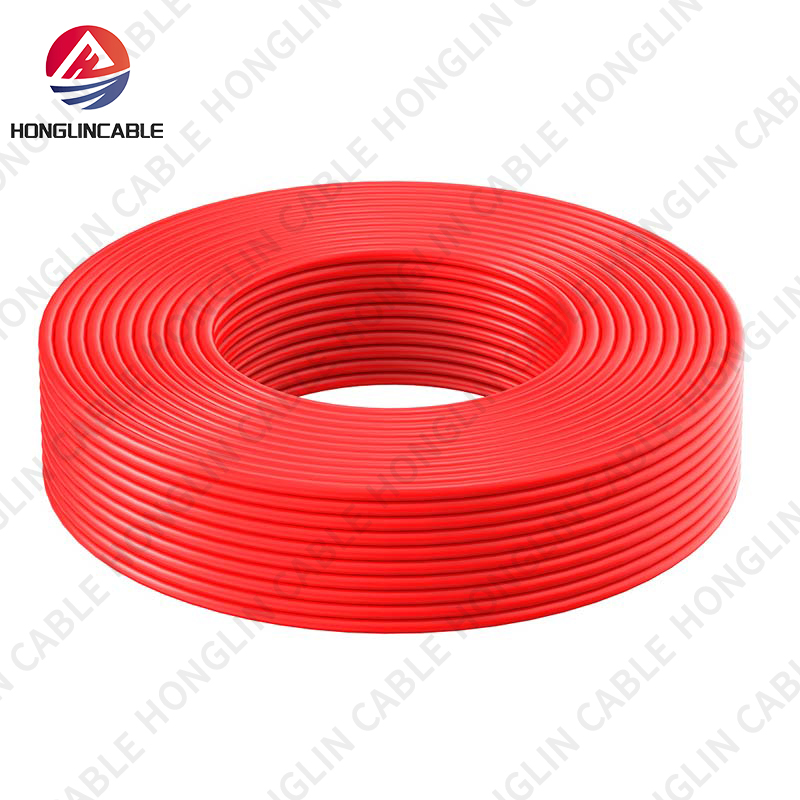

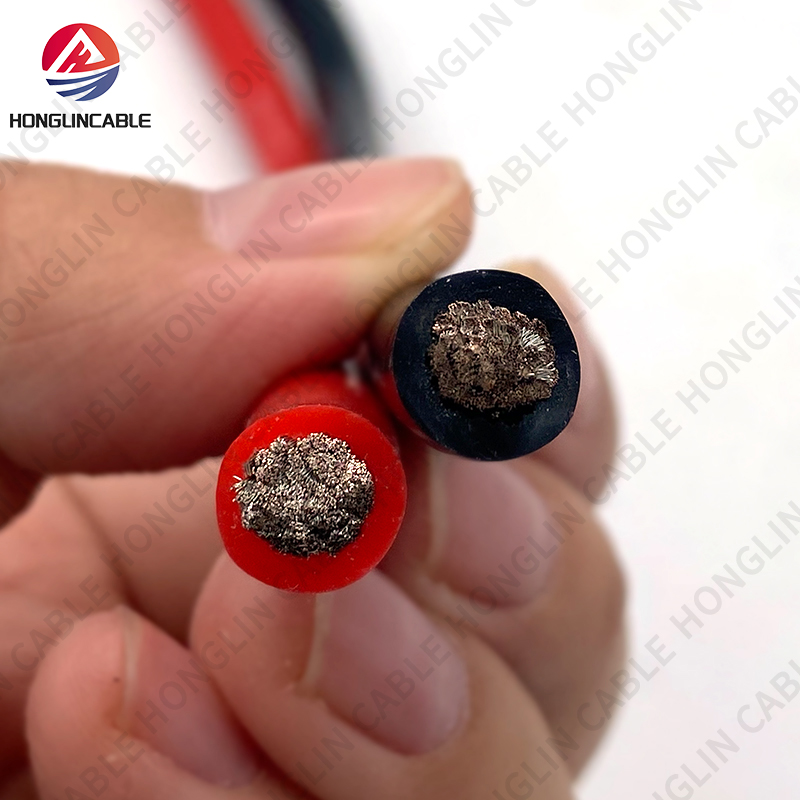

كابلات المطاط السيليكوني هي كابلات خاصة تتميز بموصلات مصنوعة من أسلاك نحاسية ناعمة متعددة الشعيرات، وعزل وغلاف من المطاط السيليكوني. يبلغ جهدها المقنن عادةً 0.6/1 كيلو فولت أو 450/750 فولت. تتميز هذه الكابلات بمقاومة ممتازة لدرجات الحرارة العالية (درجة حرارة التشغيل طويلة الأمد من -60 درجة مئوية إلى +180 درجة مئوية)، ومقاومة لدرجات الحرارة المنخفضة، ومقاومة للأوزون، ومقاومة للشيخوخة. كما تتمتع بقوة عزل عالية ومرونة جيدة، ويمكنها تحمل الانحناء المتكرر والتآكل الناتج عن الظروف البيئية القاسية. تُستخدم هذه الكابلات على نطاق واسع في المعدات التي تعمل في درجات حرارة عالية (مثل أفران الصهر الكيميائية والمعدنية)، والأجهزة الكهربائية المتنقلة، وأجهزة الفضاء، والأجهزة المنزلية (مثل أجهزة طهي الأرز وأفران الميكروويف)، وغيرها من التطبيقات التي تتطلب مقاومة خاصة لدرجات الحرارة ومرونة عالية. إنها الخيار الأمثل للأسلاك في ظروف العمل الخاصة.
| تحديد | مقطعي | القطر | سمك الغلاف | أوريرال | أقصى كثافة |
| (AWG) | المساحة (مم²) | (مم) | القطر | المقاومة (2KIM، 20 درجة مئوية) | |
| (مم) | |||||
| 4/0 AWG | 107.2 | 13.49 | 2.03 | 19.5 | 0.02 |
| 3/0 AWG | 85.01 | 12.01 | 2.03 | 18.5 | 22 |
| 2/0 AWG | 67.43 | 10.7 | 2.03 | 16.8 | 0.28 |
| 1/0 AWG | 53.49 | 9.51 | 2.03 | 15.5 | 0.35 |
| 1AWG | 42.41 | 8.47 | 2.03 | 14.5 | 0.44 |
| 2AWG | 33.62 | 7.51 | 1.53 | 12.5 | 0.56 |
| 3AWG | 26.67 | 6.73 | 1.53 | 11.8 | 0.7 |
| 4AWG | 21.15 | 5.99 | 1.53 | 11 | 0.88 |
| 5AWG | 16.77 | 5.31 | 1.53 | 10.5 | 1.11 |
| 6AWG | 13.3 | 4.72 | 1.53 | 9.8 | 1.41 |
| 7AWG | 10.55 | 4.22 | 1.53 | 9.3 | 1.76 |
| SAWG | 8.37 | 3.76 | 1.53 | 8.8 | 2.23 |
| 9AWG | 6.63 | 3.33 | 1.15 | 7.5 | 2.88 |
| 10AWG | 5.26 | 2.98 | 1.15 | 7.2 | 3.62 |
| 11AWG | 4.17 | 2.65 | 0.76 | 5.2 | 4.57 |
| مقياس الخط | هيكل الموصل | السماكة الاسمية لطبقة العزل (مم) | القطر الخارجي |
| AWG | (عدد الموصلات/مم) | (مم) | |
| 22 | 7/0.254 | 0.76 | 2.4 |
| 20 | 10/0.254 | 2.6 | |
| 18 | 16/0.254 | 2.8 | |
| 16 | 26/0.254 | 3.1 | |
| 14 | 41/0.254 | 3.5 | |
| 12 | 65/0.254 | 4 | |
| 10 | 103/0.254 | 1.14 | 5.6 |
| 8 | 163/0.254 | 6.5 | |
| 6 | 260/0.254 | 1.52 | 8.3 |
| 4 | 413/0.254 | 9.7 | |
| 2 | 168/0.5 | 11.4 | |
| 1 | 212/0.5 | 2.03 | 13.4 |
| 1/0 | 268/0.5 | 14.6 | |
| 2/0 | 342/0.5 | 15.9 | |
| 3/0 | 430/0.5 | 17.3 | |
| 4/0 | 538/0.5 | 2.41 | 19.6 |
| 250 ألف بوصة مربعة | 633/0.5 | 20.8 | |
| 300 ألف بوصة مربعة | 760/0.5 | 22.4 | |
| 350 ألف بوصة مربعة | 886/0.5 | 23.8 | |
| 400 ألف بوصة مربعة | 396/0.8 | 25.1 |
