كابلات الطاقة

كابلات الطاقة ذات الجهد المنخفض

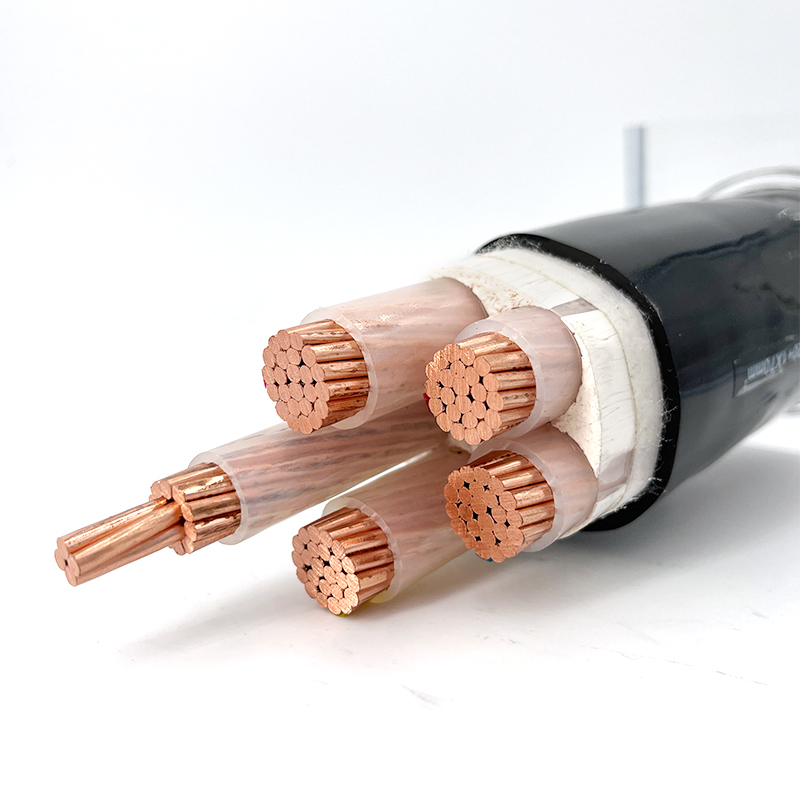

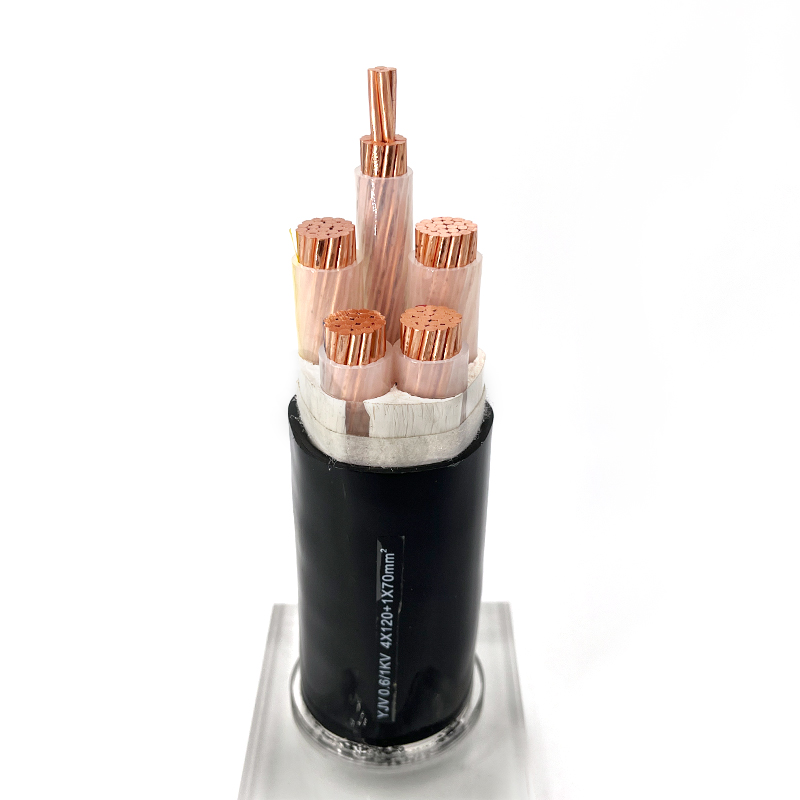

كابل YJV، أو كابل الطاقة المعزول بالبولي إيثيلين المتشابك والمغلف بالبولي فينيل كلوريد (PVC)، يتوافق مع معيار GB/T 12706، وبجهد مقنن 0.6/1 كيلو فولت. يتكون الموصل من أسلاك نحاسية خالية من الأكسجين مجدولة، وطبقة العزل مصنوعة من البولي إيثيلين المتشابك (XLPE) المقاوم للحرارة والشيخوخة، والغلاف الخارجي مصنوع من البولي فينيل كلوريد (PVC) المقاوم للاشتعال. يتراوح عدد الموصلات من 1 إلى 5، ومساحة المقطع العرضي من 1.5 إلى 400 مم². يتميز بأداء عزل ممتاز، وفقدان منخفض في التوصيل، ومقاومة عالية للحرارة (درجة حرارة التشغيل طويلة الأجل 90 درجة مئوية، ومقاومة قصر الدائرة 250 درجة مئوية)، ومقاومة للشيخوخة والتآكل، وسهولة التركيب (يمكن دفنه مباشرة، أو وضعه في أنابيب أو صواني الكابلات، مع نصف قطر انحناء أدنى صغير). وهو مقاوم للاشتعال، وصديق للبيئة، وآمن، ومستقر، ويستخدم على نطاق واسع في شبكات الطاقة الكهربائية في المدن والريف، والمؤسسات الصناعية والتعدينية، والمباني الشاهقة، وأنظمة النقل بالسكك الحديدية، وتوزيع الطاقة في المباني، وأنظمة نقل وتوزيع الطاقة الكهربائية المترددة بتردد 50 هرتز. يُستخدم كخط تثبيت ثابت لنقل الطاقة الكهربائية، وهو مناسب لمختلف البيئات الداخلية والخارجية، ويتميز بعمر خدمة طويل وتشغيل موثوق.

عدد الأنوية × مساحة المقطع العرضي الاسمية بنية الموصل الاسمي سمك العزل الاسمي سمك الغلاف الاسمي القطر الإجمالي الاسمي الوزن الاسمي للكابل أقصى مقاومة للموصل عند درجة حرارة 20 درجة مئوية.
(مم²) (مم) (مم) (مم) (كجم/كم) (أوم/كم)
1×1.5 1/1.38mm 0.7 1 3.7 19 12.1
1×2.5 1/1.78mm 0.8 1 4.2 29 7.41
1×4 1/2.25mm 0.8 1 4.7 43 4.61
1×6 1/2.76mm 0.8 1 5.2 60 3.08
1×10 7/1.35mm 1 1 6.6 99 1.83
1×16 7/1.70mm 1 1.2 8 154 1.15
1×25 7/2.14mm 1.2 1.2 9.8 240 0.727
1×35 7/2.52mm 1.2 1.2 10.8 330 0.524
1×50 19/1.83mm 1.4 1.4 12.8 453 0.387
1×70 19/2.14mm 1.4 1.4 14.6 631 0.268
2×1.5 2×(1/1.38mm) 0.7 1 8.0×4.0 42 12.1
2×2.5 2×(1/1.78mm) 0.8 1 9.0×4.5 63 7.41
2×4 2×(1/2.25mm) 0.8 1 10.0×5.0 89 4.61
2×6 2×(1/2.76mm) 0.8 1 11.0×5.5 119 3.08
3×1.5 3×(1/1.38mm) 0.7 1 8.6×4.3 61 12.1
3×2.5 3×(1/1.78mm) 0.8 1 9.8×4.9 92 7.41
3×4 3×(1/2.25mm) 0.8 1 11.0×5.5 131 4.61
3×6 3×(1/2.76mm) 0.8 1 12.2×6.1 174 3.08
3×10 3×(7/1.35mm) 1 1.2 14.8×7.4 278 1.83
3×16 3×(7/1.70mm) 1 1.2 17.2×8.6 426 1.15
3×25 3×(7/2.14mm) 1.2 1.2 20.0×10.0 666 0.727
3×35 3×(7/2.52mm) 1.2 1.2 22.0×11.0 923 0.524
3×50 3×(19/1.83mm) 1.4 1.4 25.6×12.8 1282 0.387
3×70 3×(19/2.14mm) 1.4 1.4 29.2×14.6 1810 0.268
3×120 3×(7/2.03mm) 1.6 1.6 35.0×17.5 3020 0.153
3+1×4 3×(1/2.25mm)+1 ×(1/2.25mm) 0.8 1 11.8×6.5 165 4.61
3+1×6 3×(1/2.76mm)+1 ×(1/2.76mm) 0.8 1 13.2×7.0 220 3.08
3+1×10 3×(7/1.35mm)+1 ×(7/1.35mm) 1 1.2 16.0×8.8 351 1.83
3+1×16 3×(7/1.70mm)+1 ×(7/1.70mm) 1 1.2 18.6×10.0 543 1.15
3+1×25 3×(7/2.14mm)+1 ×(7/1.70mm) 1.2 1.2 21.8×11.5 859 0.727(3 cores/1.15(1 core)
3+1×35 3×(7/2.52mm)+1 ×(7/2.14mm) 1.2 1.2 24.0×12.8 1198 0.524(3 cores/0.727(1 core)
4×1.5 4×(1/1.38mm) 0.7 1 9.2×4.6 81 12.1
4×2.5 4×(1/1.78mm) 0.8 1 10.5×5.2 122 7.41
4×4 4×(1/2.25mm) 0.8 1 11.8×5.9 174 4.61
4×6 4×(1/2.76mm) 0.8 1 13.2×6.6 231 3.08
5×1.5 5×(1/1.38mm) 0.7 1 10.0×5.0 101 12.1
5×2.5 5×(1/1.78mm) 0.8 1 11.5×5.7 152 7.41
5×4 5×(1/2.25mm) 0.8 1 13.0×6.5 217 4.61
5×6 5×(1/2.76mm) 0.8 1 14.5×7.2 288 3.08



　 　

كابلات الطاقة ذات الجهد المتوسط ​​والعالي

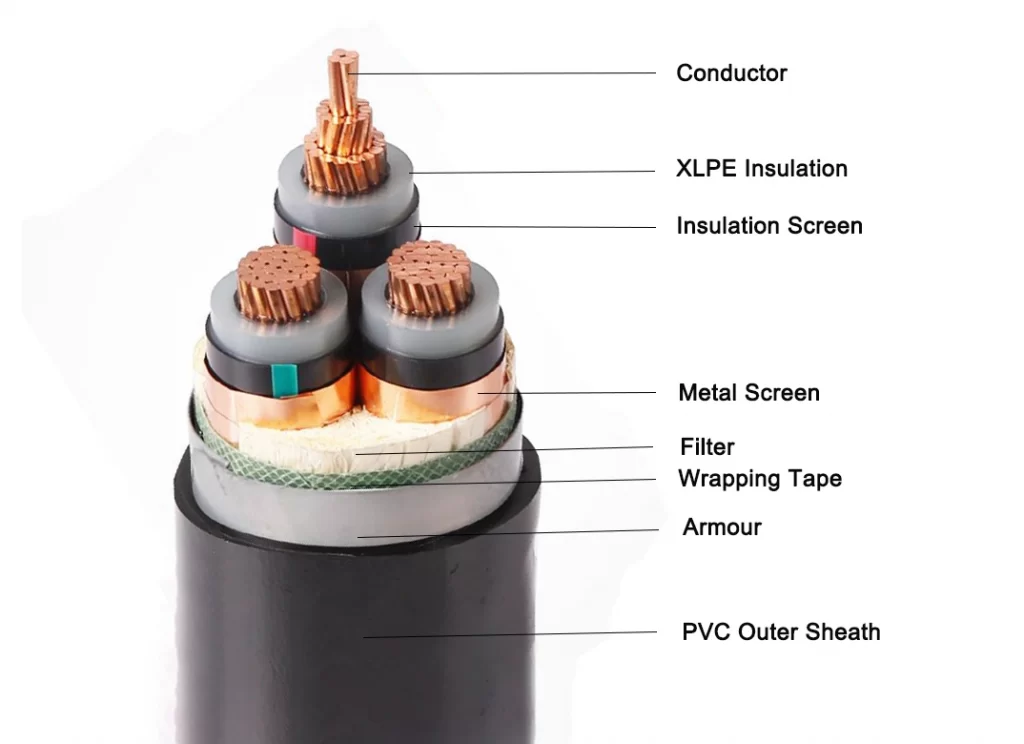

تشير كابلات الطاقة متوسطة وعالية الجهد عادةً إلى كابلات نقل الطاقة ذات الفولتية المقدرة من 6 كيلوفولت إلى 220 كيلوفولت. تستخدم هذه الكابلات أسلاكًا مجدولة من النحاس أو الألومنيوم ذات قلب فولاذي كموصلات، والبولي إيثيلين المتشابك (XLPE) كمادة عزل أساسية (تستخدم بعض كابلات الجهد العالي جدًا عزلًا زيتيًا ورقيًا أو هياكل عزل غازية). وتحتوي الطبقة الخارجية على هيكل حماية متعدد الطبقات يتكون من غلاف داخلي وطبقة تدريع وغلاف خارجي. تتميز هذه الكابلات بقدرة نقل عالية، وأداء عزل ممتاز، ومقاومة للتداخل الكهرومغناطيسي، ومقاومة للتآكل البيئي، وطرق تركيب مرنة (الدفن المباشر، والأنابيب، وحوامل الكابلات، والأنفاق). كما أنها قادرة على التكيف مع ظروف العمل المعقدة مثل الارتفاعات العالية والتلوث الشديد والرطوبة. تُستخدم هذه الكابلات على نطاق واسع في خطوط نقل الطاقة الرئيسية في شبكات الكهرباء الحضرية، وتزويد الطاقة عالية الجهد في المناطق الصناعية، ونقل الطاقة المتصلة بالشبكة من محطات توليد الطاقة، ونقل الطاقة عبر المناطق. وهي تُعدّ الناقل الأساسي لتحقيق نقل الطاقة لمسافات متوسطة وطويلة وبقدرات عالية في أنظمة الطاقة.

المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
25 3.4 2.5 42 1895 1430 0.727 0.12 140 110
35 44 2293 1642 0.524 0.868 170 130
50 46 2812 1881 0.387 0.641 200 155
70 50 3508 2205 0.268 0.443 245 190
95 3.0 54 4402 2635 0.193 0.32 290 225
120 58 5319 3087 0.153 0.253 330 225
150 62 6309 3518 0.124 0.206 370 285
185 65 7619 3877 0.0991 0.164 420 325
240 3.5 71 9218 4753 0.0754 0.125 480 380
300 75 11159 5577 0.0601 0.1 545 430
400 3.6 85 15206 7617 0.047 0.0778 632 491
500 3.7 95 18463 8995 0.0366 0.0605 700 562

كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 8.7/15 كيلوفولت.
المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
25 4.5 2.8 50 2537 2072 0.727 0.12 140 110
35 2.9 53 3985 2334 0.524 0.868 170 130
50 55 3529 2598 0.387 0.641 200 155
70 58 4197 2895 0.268 0.443 245 190
95 3.3 63 5230 3462 0.193 0.32 290 225
120 66 6120 3888 0.153 0.253 330 225
150 3.6 70 7207 4416 0.124 0.206 370 285
185 74 8378 4935 0.0991 0.164 420 325
240 79 10177 5712 0.0754 0.125 480 380
300 84 12159 6577 0.0601 0.1 545 430
400 3.7 95 16192 8603 0.047 0.0778 632 491
500 3.9 102 19522 10055 0.0366 0.0605 700 562
  كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 12/20 كيلوفولت.
المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
35 55 2.9 58 3405 2754 0.524 0.868 170 130
50 3 62 4085 3136 0.387 0.641 200 155
70 3.1 66 4939 3600 0.268 0.443 245 190
95 3.3 70 5936 4132 0.193 0.32 290 225
120 3.4 73 6880 4611 0.153 0.253 330 225
150 3.5 77 8028 5182 0.124 0.206 370 285
185 3.6 81 9312 5796 0.0991 0.164 420 325
240 3.8 87 11271 6733 0.0754 0.125 480 380
300 3.9 92 13392 7701 0.0601 0.1 545 430
400 4.1 100 16840 9251 0.047 0.0778 632 491
500 4.3 107 20214 10747 0.0366 0.0605 700 562

كابل طاقة ثلاثي النواة معزول بالبولي إيثيلين المتشابك ومغلف بكلوريد البولي فينيل، بجهد 26/35 كيلوفولت.

المساحة المقطعية الاسمية للموصل (مم2) سمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل الوزن التقريبي للكابل (كجم/كم) المقاومة الكهربائية للتيار المستمر للموصل (أوم/كم) قدرة الكابل على حمل التيار
(مم) (مم) (مم) مدفون مباشرة في التربة (أ)
CU AI CU AI CU AI
50 10.5 3.8 87 6692 5744 0.387 0.641 200 155
70 3.9 91 7670 6331 0.268 0.443 245 190
95 4 95 8770 6966 0.193 0.32 290 225
120 4.1 98 9828 7558 0.153 0.253 330 225
150 4.2 102 11105 8259 0.124 0.206 370 285
185 4.4 106 12566 9051 0.0991 0.164 420 325
240 4.5 112 14659 10120 0.0754 0.125 480 380
300 4.7 117 17009 11317 0.0601 0.1 545 430
400 4.9 125 20716 13127 0.047 0.0778 632 491
500 5.1 132 24321 14854 0.0366 0.0605 700 562
كابلات الطاقة ذات الجهد المتوسط ​​والعالي

كابلات الطاقة ذات الجهد المتوسط ​​والعالي

　 　

كابل منخفض الدخان وخالٍ من الهالوجين

تُعد كابلات منخفضة الدخان وخالية من الهالوجين كابلات خاصة تلبي معايير السلامة وحماية البيئة. تُصنَّع طبقة العزل والغلاف الخارجي لها من مواد بولي أوليفين خالية من الهالوجين. في حالة نشوب حريق، لا تُنتج هذه الكابلات إلا كميات ضئيلة جدًا من الدخان، ولا تُطلق غازات سامة أو مسببة للتآكل مثل كلوريد الهيدروجين، مما يساهم بشكل فعّال في تقليل مخاطر الاختناق وتلف المعدات الناتج عن التآكل.

كما تتميز بخصائص ممتازة في مقاومة اللهب، ومقاومة التقادم، والعزل الكهربائي. تتراوح الجهود المقننة لها من 450/750 فولت إلى 35 كيلوفولت، وتتوفر بعدد متنوع من القلوب وبمقاطع عرضية مختلفة لتناسب تطبيقات متعددة مثل نقل الطاقة وإشارات التحكم.

وتُستخدم هذه الكابلات على نطاق واسع في المباني الشاهقة، ووسائل النقل بالسكك الحديدية، والمستشفيات، ومراكز التسوق، ومراكز البيانات، وغيرها من الأماكن التي تتطلب مستويات عالية من السلامة من الحرائق وحماية البيئة، حيث توفر حلول تمديدات كهربائية آمنة وموثوقة لمختلف المرافق الحيوية.

6/10 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
25 3.4 2.5 42 0.727 0.12
35 2.5 44 0.524 0.868
50 2.5 46 0.387 0.641
70 2.5 50 0.268 0.443
95 3 54 0.193 0.32
120 3 58 0.153 0.253
150 3 62 0.124 0.206
185 3 65 0.0991 0.164
240 3.5 71 0.0754 0.125
300 3.5 75 0.0601 0.1
400 3.6 85 0.047 0.0778
500 3.7 95 0.0366 0.0605

8.7/15 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
25 4.5 2.8 50 0.727 0.12
35 2.9 53 0.524 0.868
50 2.9 55 0.387 0.641
70 2.9 58 0.268 0.443
95 3.3 63 0.193 0.32
120 3.3 66 0.153 0.253
150 3.6 70 0.124 0.206
185 3.6 74 0.0991 0.164
240 3.6 79 0.0754 0.125
300 3.6 84 0.0601 0.1
400 3.7 95 0.047 0.0778
500 3.9 102 0.0366 0.0605

12/20 كيلو فولت

المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
35 5.5 2.9 58 0.524 0.868
50 3 62 0.387 0.641
70 3.1 66 0.268 0.443
95 3.3 70 0.193 0.32
120 3.4 73 0.153 0.253
150 3.5 77 0.124 0.206
185 3.6 81 0.0991 0.164
240 3.8 87 0.0754 0.125
300 3.9 92 0.0601 0.1
400 4.1 100 0.047 0.0778
500 4.3 107 0.0366 0.0605
26/35 كيلو فولت
المقطع العرضي الاسمي للموصل سُمك العزل سمك الغلاف القطر الخارجي التقريبي للكابل مقاومة التيار المستمر للسلك
CU AI
50 10.5 3.8 87 0.387 0.641
70 3.9 91 0.268 0.443
95 4 95 0.193 0.32
120 4.1 98 0.153 0.253
150 4.2 102 0.124 0.206
185 4.4 106 0.0991 0.164
240 4.5 112 0.0754 0.125
300 4.7 117 0.0601 0.1
400 4.9 125 0.047 0.0778
500 5.1 132 0.0366 0.0605
كابل منخفض الدخان وخالٍ من الهالوجين

كابل منخفض الدخان وخالٍ من الهالوجين

كابل منخفض الدخان وخالٍ من الهالوجين

كابل منخفض الدخان وخالٍ من الهالوجين

كابل منخفض الدخان وخالٍ من الهالوجين

كابل منخفض الدخان وخالٍ من الهالوجين

　 　
　
