كابل علوي

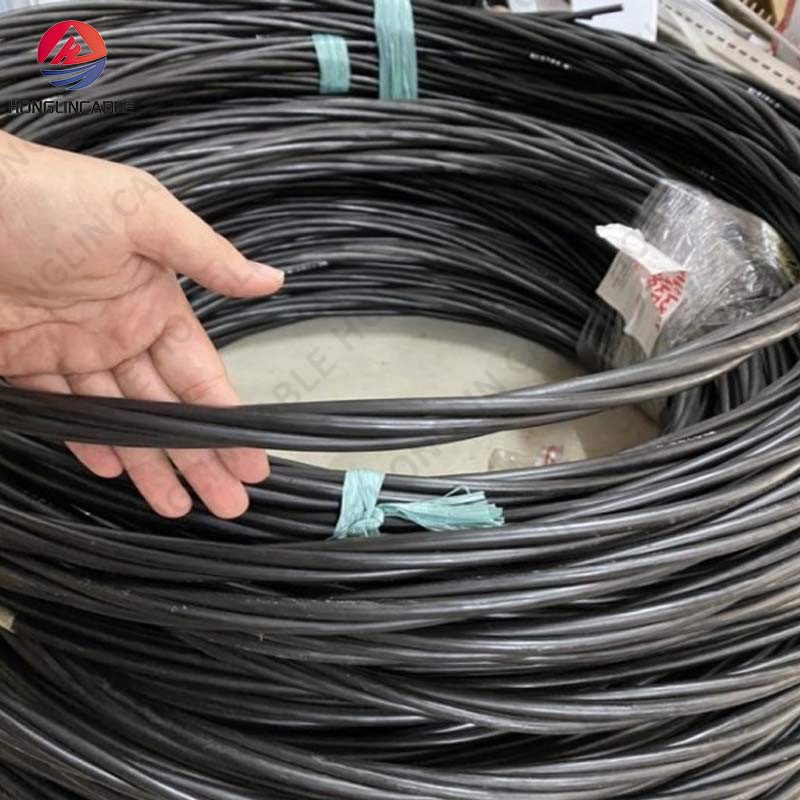

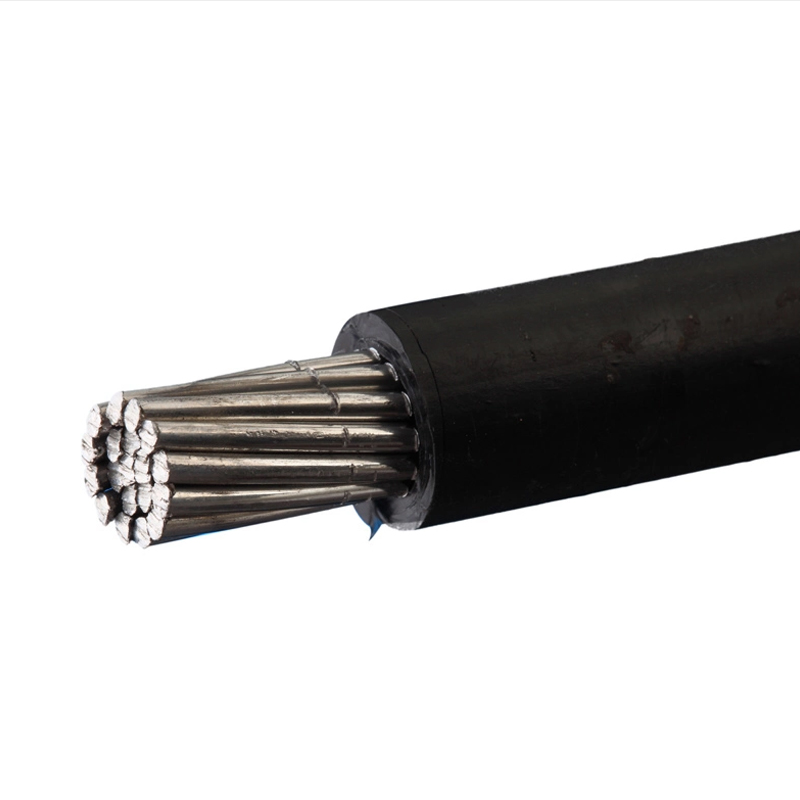

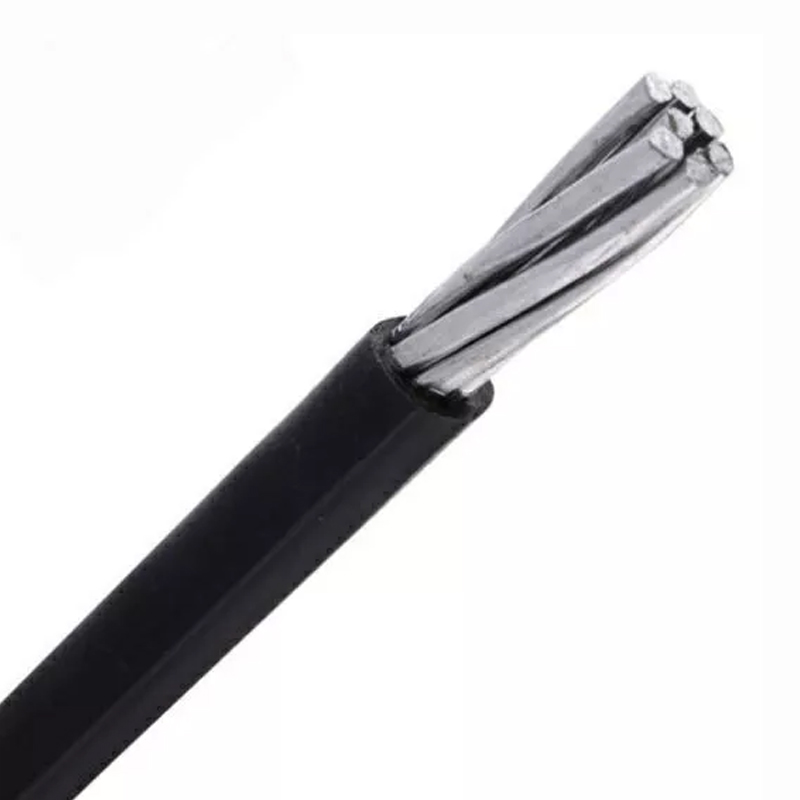

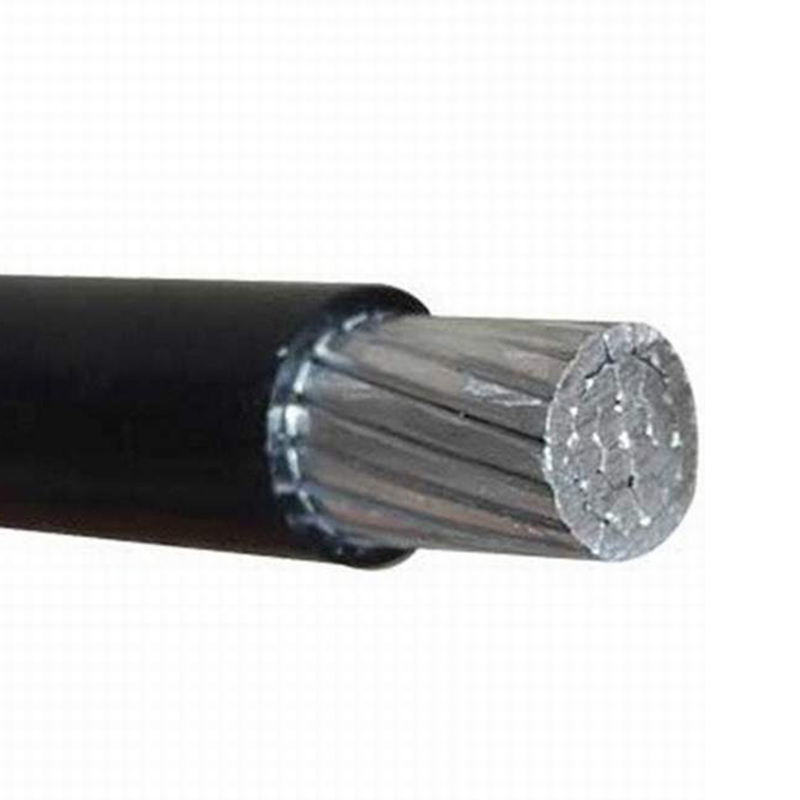

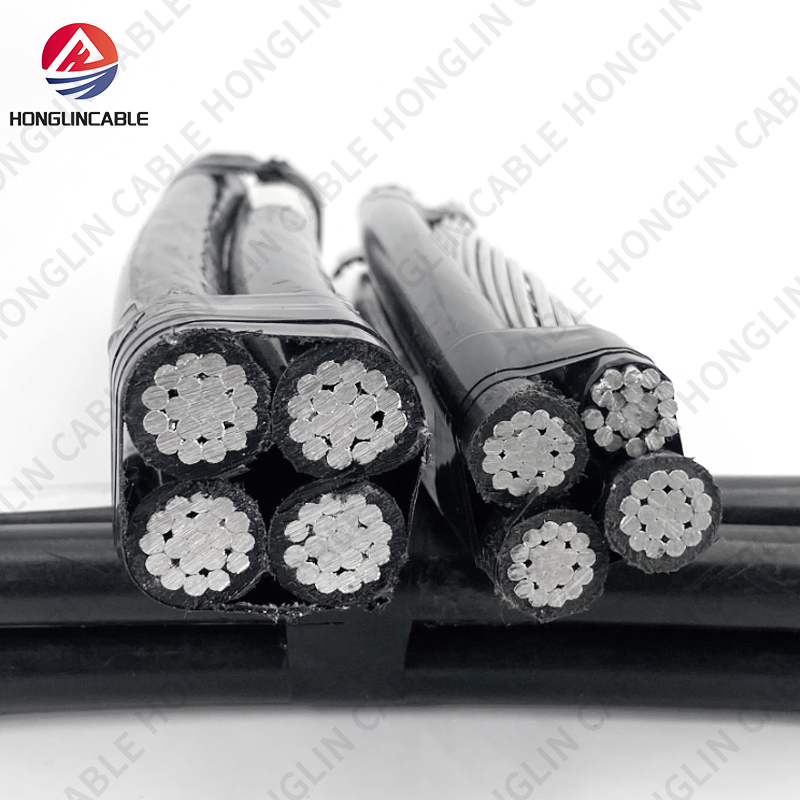

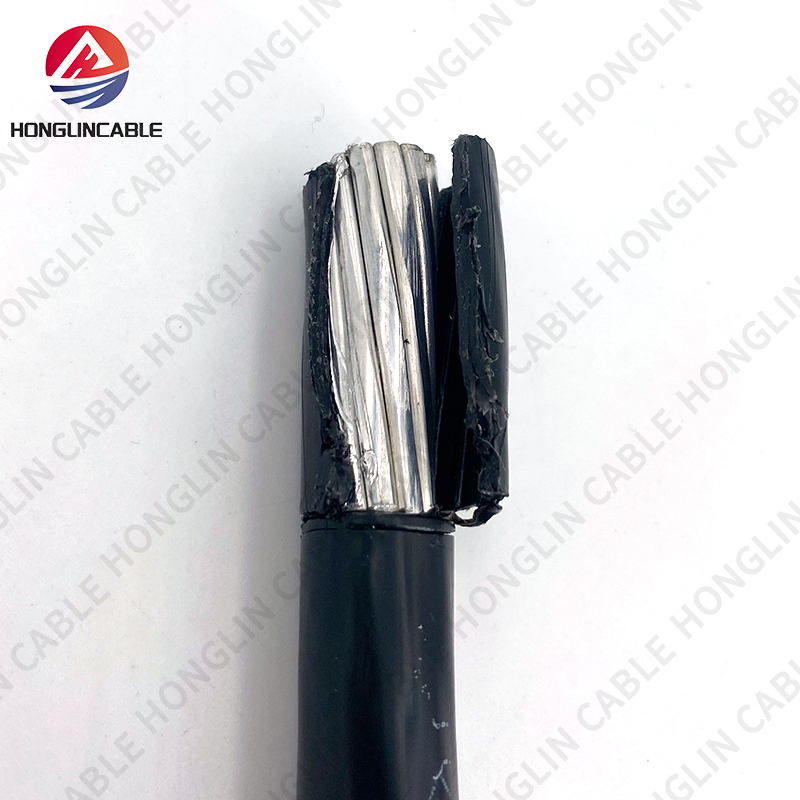

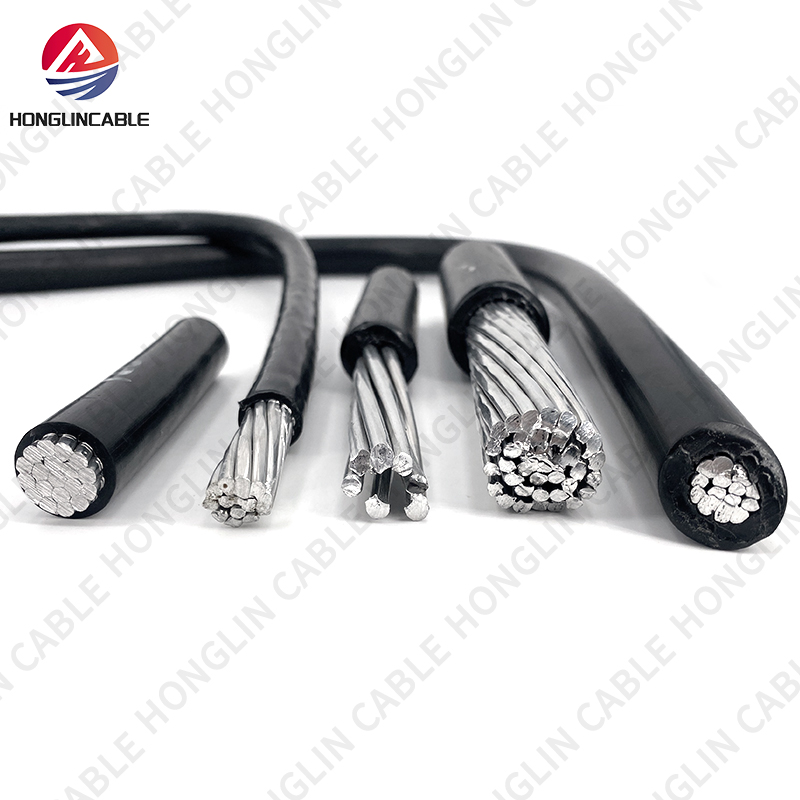

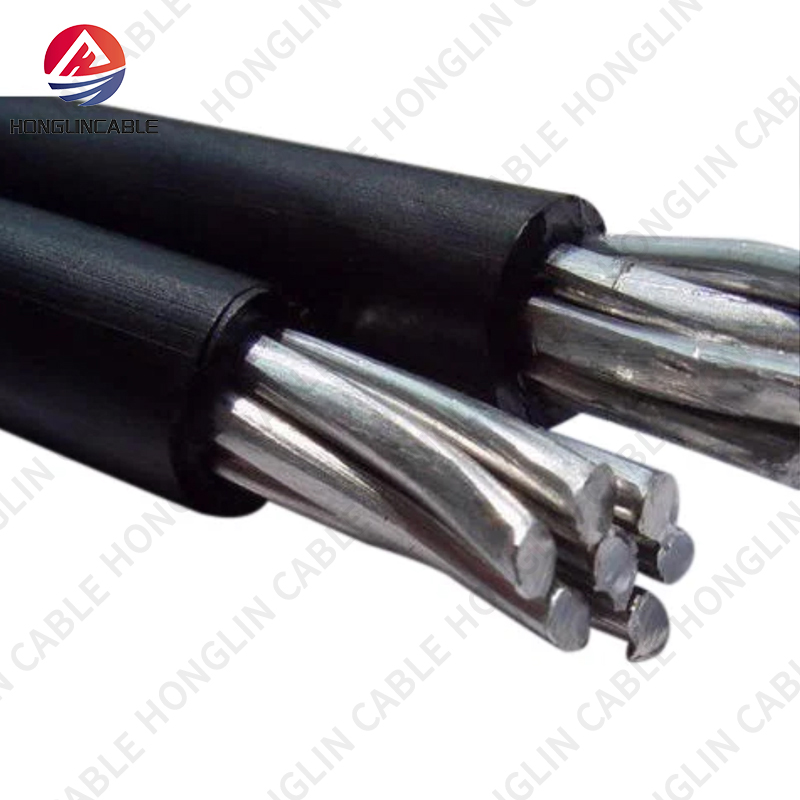

الكابلات الهوائية المعزولة هي كابلات نقل طاقة مصممة خصيصًا للتركيب الخارجي فوق الأرض. تستخدم هذه الكابلات عادةً أسلاكًا مجدولة من النحاس الصلب أو الألومنيوم الصلب أو الألومنيوم المدعم بالفولاذ كموصلات، مع طبقة خارجية من عازل البولي إيثيلين المقاوم للعوامل الجوية (PE) أو البولي إيثيلين المتشابك (XLPE). يمكن تزويد بعض الطرازات بأغلفة مدرعة أو مقاومة للنمل الأبيض. تتراوح الفولتية المقدرة من الجهد المنخفض (0.6/1 كيلو فولت) إلى الجهد العالي (110 كيلو فولت). تجمع هذه الكابلات بين مزايا التكلفة المنخفضة والتبديد الجيد للحرارة التي تتميز بها الخطوط الهوائية المكشوفة، وخصائص الكابلات المعزولة، مثل منع التسرب ومقاومة التداخل وعامل الأمان العالي. يمكن تعليقها مباشرةً على أعمدة أو أبراج المرافق، وهي مناسبة لتحديث شبكات توزيع الطاقة في المدن والمناطق الريفية، وتزويد المجمعات الصناعية بالطاقة، وتطوير شبكات الكهرباء الريفية، وغيرها من التطبيقات. كما أنها تتحمل الظروف البيئية الخارجية القاسية مثل الرياح والشمس والمطر والثلج والجليد والأشعة فوق البنفسجية، وهي سهلة الصيانة وذات عمر خدمة طويل.

رقم الموديل	اسم	فئة	خصائص التشغيل		نطاق الإنتاج
		تصنيف الجهد	درجة حرارة التشغيل	درجة حرارة التمديد	عدد النوى	المقطع العرضي الاسمي للموصل
						(مم)
JKV	كابل هوائي معزول بمادة PVC ذو قلب نحاسي بجهد 1 كيلو فولت	1kV	≤70℃	≥-20℃	1 core	10-400
JKLV	كابل علوي معزول بمادة PVC ذو قلب من الألومنيوم بجهد 1 كيلو فولت				2 cores
JKLHV	كابل علوي معزول بمادة PVC ذو قلب من سبائك الألومنيوم بجهد 1 كيلو فولت				4 cores
JKY	كابل هوائي معزول بالبولي إيثيلين ذو قلب نحاسي بجهد 1 كيلو فولت				3+K*core
JKLY	كابل علوي معزول بالبولي إيثيلين ذو قلب من الألومنيوم بجهد 1 كيلو فولت
JKLHY	كابل علوي معزول بالبولي إيثيلين ذو قلب من الألومنيوم بجهد 1 كيلو فولت
JKYJ	كابل علوي معزول بالبولي إيثيلين المتشابك ذو قلب نحاسي بجهد 1 كيلو فولت		≤90℃
JKLYJ	كابل علوي معزول بالبولي إيثيلين المتشابك ذو قلب من الألومنيوم بجهد 1 كيلو فولت
JKLHYJ	كابل علوي معزول بالبولي إيثيلين المتشابك ذو قلب من سبائك الألومنيوم بجهد 1 كيلو فولت



رقم الموديل	اسم	فئة	خصائص التشغيل		نطاق الإنتاج
		تصنيف الجهد	درجة حرارة التشغيل	درجة حرارة التمديد	عدد النوى	المقطع العرضي الاسمي للموصل
						(مم)
JKYJ	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب نحاسي	10kV	≤90℃	≥-20℃	1 core	10-400
JKLYJ	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب من الألومنيوم.				3 cores
JKTRYJ	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب نحاسي ناعم.				3+K*core
JKLHYJ	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب من سبائك الألومنيوم.
JKY	كابل هوائي ذو قلب نحاسي معزول بالبولي إيثيلين (PE)		≤70℃
JKLY	كابل هوائي معزول بالبولي إيثيلين (PE) ذو قلب من الألومنيوم.
JKTRY	كابل هوائي معزول بالبولي إيثيلين (PE) ذو قلب نحاسي ناعم.				1 core
JKLHY	كابل هوائي معزول بالبولي إيثيلين (PE) ذو قلب من سبائك الألومنيوم.
JKLY/Q	كابل هوائي خفيف الوزن ذو قلب من الألومنيوم ومعزول بالبولي إيثيلين (PE).
JKLHY/Q	كابل علوي خفيف الوزن معزول بالبولي إيثيلين ذو قلب من سبائك الألومنيوم
JKLYJ/Q	كابل علوي خفيف الوزن معزول بمادة XLPE ذو قلب من سبائك الألومنيوم		≤90℃
JKLHYJ/Q	كابل علوي خفيف الوزن معزول بمادة XLPE ذو قلب من سبائك الألومنيوم
JKLYJ/B	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب من الألومنيوم.				3 cores	25-400
JKLHYJ/B	كابل هوائي معزول بالبولي إيثيلين المتشابك (XLPE) ذو قلب من سبائك الألومنيوم.				3+K*core



عدد الأنوية × مساحة المقطع العرضي الاسمية	بنية الموصل الاسمي	سمك العزل الاسمي	القطر الإجمالي الاسمي	الوزن الاسمي للكابل	أقصى مقاومة للموصل عند درجة حرارة 20 درجة مئوية.
(مم²)	(مم)	(مم)	(مم)	(كجم/كم)	(أوم/كم)
1×16	1×4.0	1	9	120	1.15
1×25	1×5.0	1.2	11	180	0.727
1×35	1×6.0	1.2	12.4	240	0.524
1×50	1×7.98	3.4	20.4	380	0.387
1×70	1×9.17	3.4	22.4	510	0.268
1×95	1×11.0	3.4	24.8	680	0.193
1×120	24×2.5	4	30	850	0.153
