كابل منجم الفحم

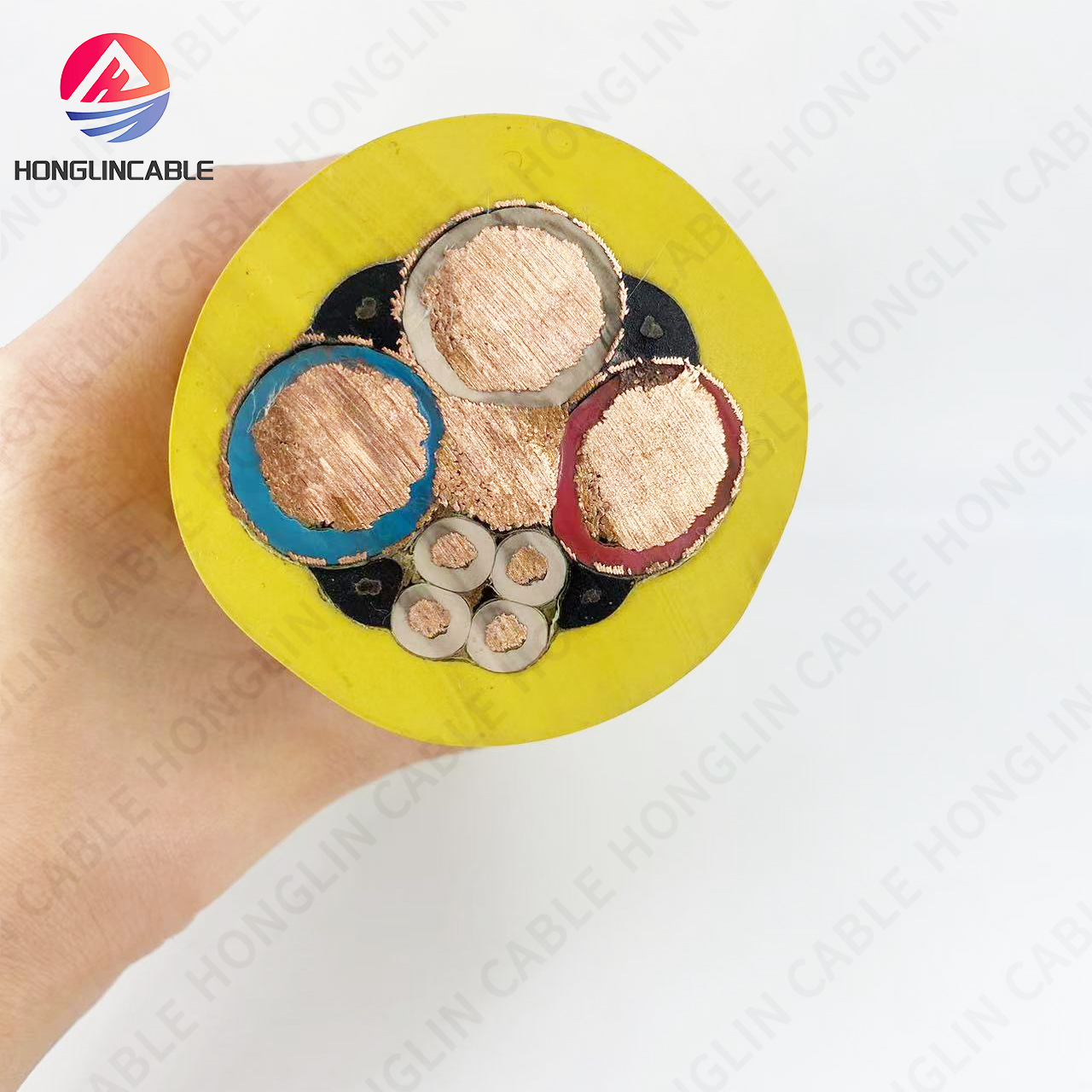

كابل التعدين MCPT هو نوع من الكابلات المرنة والمتينة والمغلفة بالمطاط، مصمم خصيصًا لتوصيل الطاقة لمعدات التعدين المتنقلة مثل آلات قطع الفحم، ويتميز بشاشة معدنية وغالبًا ما يحتوي على نواة مراقبة لتعزيز السلامة. وهو مصمم لتحمل الظروف القاسية لبيئات التعدين تحت الأرض. تعريف وتطبيق كابل التعدين MCPT يشير الرمز "MCPT" إلى كابل مرن مغلف بالمطاط لآلات قطع الفحم مع شاشة حماية. تُعد هذه الكابلات ضرورية لضمان نقل طاقة موثوق به وسلامة العمليات الصعبة تحت الأرض. الاستخدام الأساسي: توصيل الطاقة لآلات قطع الفحم ومعدات التعدين المتنقلة المماثلة. البيئة: مناسب للاستخدام في مناجم الفحم والأنفاق تحت الأرض ذات البيئات الخطرة، ومصمم لتحمل الإجهاد الميكانيكي العالي والرطوبة والتعرض المحتمل للمواد الكيميائية. ميزات السلامة: غالبًا ما يتضمن خصائص مقاومة للاشتعال ونواة مراقبة أو شاشة للكشف عن عيوب أو تلف العزل، وهو أمر بالغ الأهمية للسلامة في بيئات مناجم الفحم القابلة للانفجار.

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2)			السمك الاسمي (مم)		القطر الخارجي للكابل (مم)	الحد الأقصى للمقاومة الكهربائية للتيار المستمر بين الموصل الأرضي وطبقة التدريع هو أوم/كيلومتر.
النواة الكهربائية	قلب سلك التأريض	سلك التحكم الأساسي	عزل قلب الطاقة	سترة
3x25	1x16	3x4	1.5	5	39.7~42.9	0.56
3x35	1x16		1.6	5	43.1~46.3	0.54
3x50	1x25		1.7	5.3	48.5~51.8	0.44
3x70	1x35	3x6	1.8	5.8	55.1~58.8	0.3
3x95	1x50		2	6.4	62.4~66.1	0.26
3x120	1X50	3x10	2.2	6.9	68.0~72.5	0.24
3x150	1x70		2.4	7.3	74.5~79.5	0.23

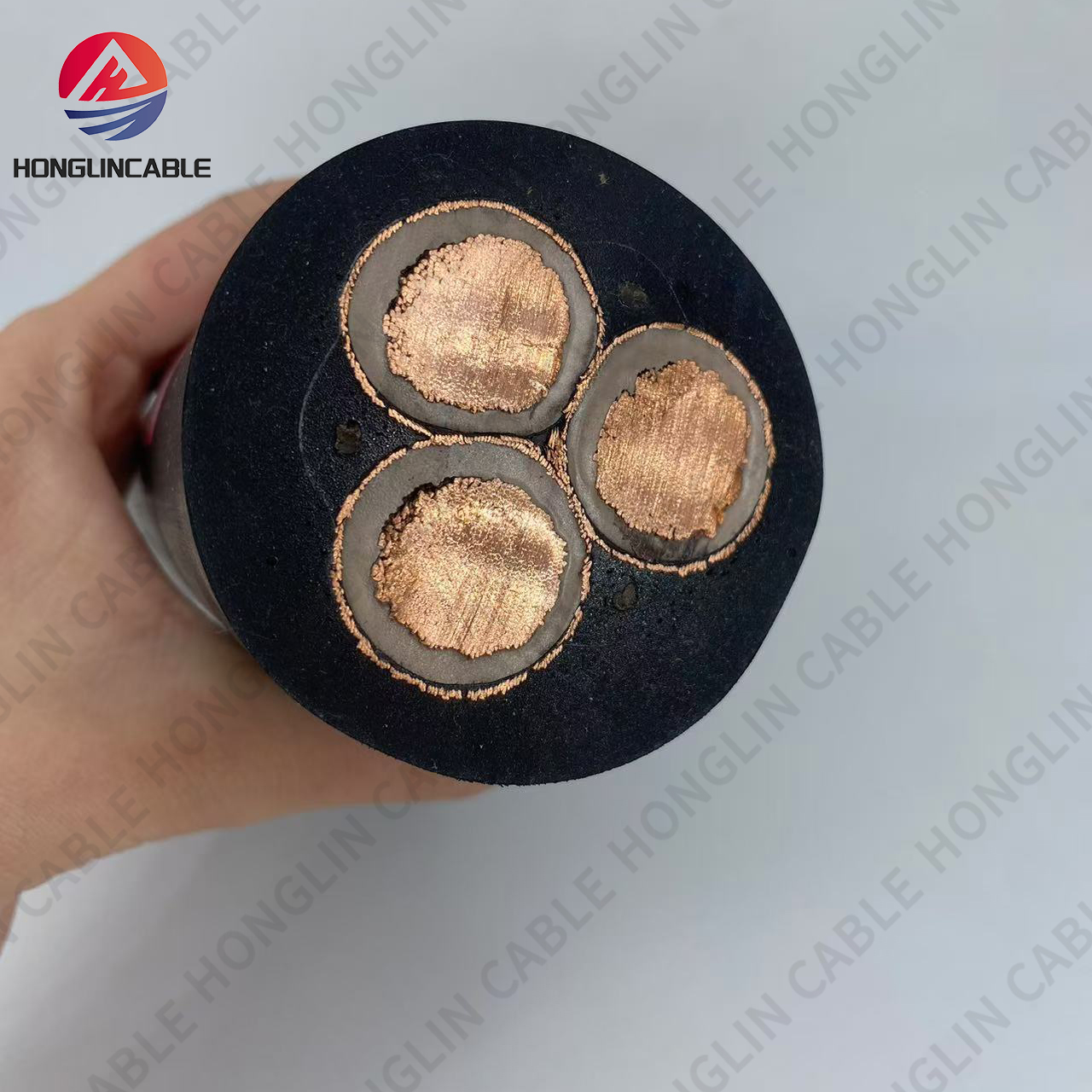

كابل التعدين MVFP (كابل VFD مرن مغلف بالمطاط) هو كابل متخصص ومتين ومرن مصمم لتطبيقات محركات التردد المتغير (VFD) في مناجم الفحم وبيئات التعدين الشاقة. يتراوح جهده من 0.38/0.66 كيلوفولت إلى 1.9/3.3 كيلوفولت، ويتميز بغلاف مطاطي يوفر مقاومة عالية للتآكل والزيوت واللهب. الميزات والتطبيقات الرئيسية: التطبيق: يُستخدم خصيصًا لتزويد أجهزة محركات التردد المتغير ومعدات التعدين وآلات مناجم الفحم بالطاقة. التركيب: يتميز عادةً بغلاف مطاطي يوفر المرونة ومقاومة درجات الحرارة العالية وأداءً ممتازًا في الانحناء (غالبًا ما يصل إلى 4 أضعاف قطر الكابل). المقاومة البيئية: مصمم لتحمل ظروف التعدين القاسية، بما في ذلك الرطوبة والماء والإجهاد الميكانيكي. الأداء: يوفر قوة عزل كهربائي عالية ويقلل من مخاطر الحريق بفضل خصائصه المقاومة للاشتعال. تُعد كابلات MVFP مثالية لتوصيل محطات المحولات المتنقلة والمعدات الأخرى في المناجم تحت الأرض أو السطحية.

MVFP 0.38/0.66kV
Core wire x Nominal cross-section(mm2)	Reference outer diameter(mm)	Cable weight(kg/km)
3x16+3X4	32.2	1952
3x25+3x6	37.1	2636.4
3x35+3x6	40.1	3165.6
3x50+3x10	45.9	4208.1
3X70+3X16	50	5251.6
3x95+3X16	56,4	6663.2
3X120+3x25	60.7	7954.8
3X150+3X25	66	9489.3
3X185+3x35	70.5	11165.8



MVFP 0.66/1.14kV
Core wire x Nominal cross-section(mm2)	Reference outer diameter(mm)	Cable weight(kg/km)
3X16+3X4	34	2129.3
3x25+3x6	38.9	2838.8
3X35+3X6	41.9	3383.5
3X50+3x10	47.8	4455.8
3x70+3x16	51.9	5520.3
3X95+3x16	58.3	6964.9
3x120+3x25	62.6	8278.6
3x150+3x25	67.9	9840.5
3X185+3x35	72.4	11540.4



MVFP 1.9/3.3kV
Core wire x Nominal cross-section(mm2)	Reference outer diameter(mm)	Cable weight(kg/km)
3X16+3X4	38.5	2599.3
3X25+3X6	42.5	3260.9
3x35+3x6	46.7	3974.4
3x50+3X10	51.4	4964.6
3x70+3x16	56.3	6208.9
3X95+3X16	61.9	7578.2
3x120+3x25	67	9099.6
3x150+3x25	71.5	10549.7
3X185+3x35	76	12294.8

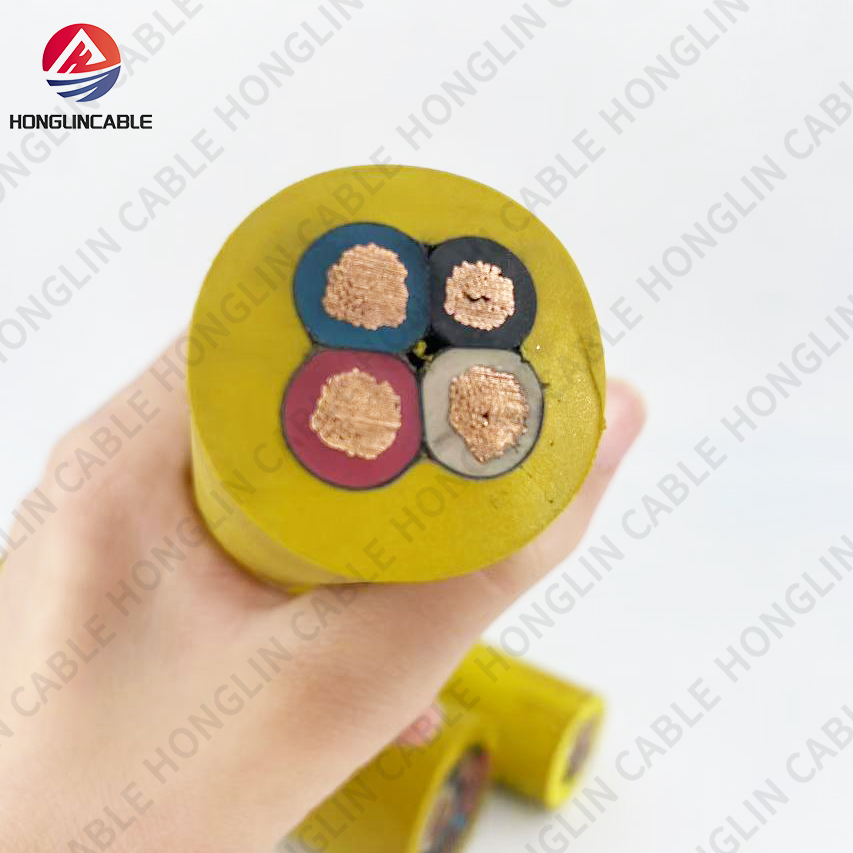

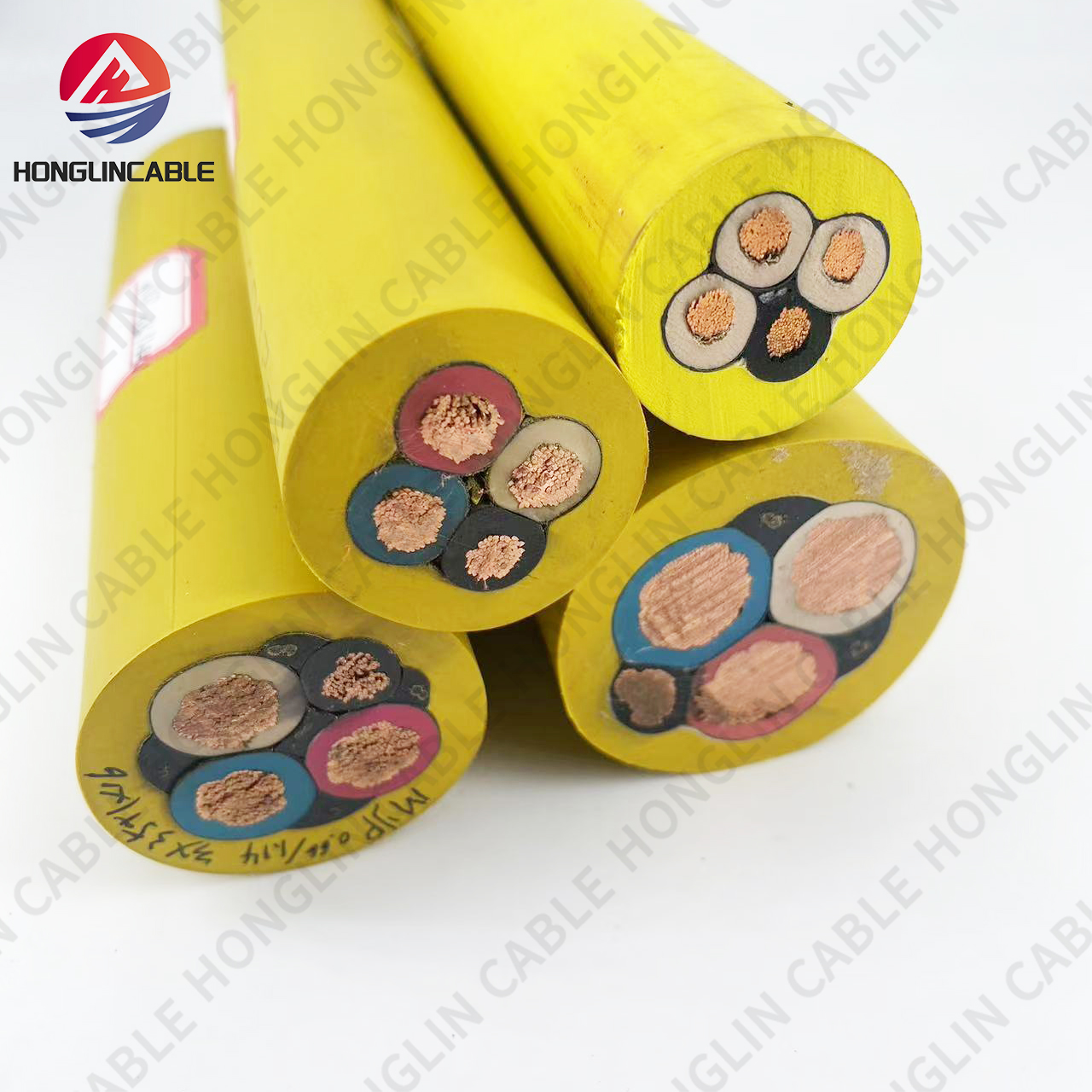

كابلات التعدين MYP هي كابلات نقل طاقة مرنة محمية ومغلفة بالمطاط، مصممة خصيصًا للاستخدام مع المعدات المتحركة في مناجم الفحم تحت الأرض. وهي معروفة بمستوى عالٍ من الأمان والموثوقية والمتانة لتحمل بيئات التعدين القاسية. تفسير الرموز: M: للاستخدام في المناجم (مناجم الفحم). Y: كابل مرن متحرك. P: محمي (مغلف) لكبح التداخل الكهرومغناطيسي وتحسين السلامة. وصف المنتج والمواصفات: تُصنع كابلات MYP من مواد خاصة لضمان المتانة والسلامة في ظروف العمل الصعبة تحت الأرض. الموصل: مصنوع من النحاس النقي المرن ذي الخيوط الدقيقة (الفئة الخامسة من موصلات النحاس اللينة) لضمان توصيل كهربائي ممتاز ومرونة عالية. العزل: تستخدم نوى الطاقة عادةً عزل مطاط الإيثيلين بروبيلين (EPR)، الذي يوفر خصائص كهربائية جيدة ومقاومة للحرارة. طبقة الحماية: تتميز بطبقة حماية شبه موصلة أو معدنية فوق نوى الطاقة لمقاومة التداخل وتعزيز السلامة. الغلاف الخارجي: مصنوع من مركب مطاطي عالي الكثافة ومقاوم للاشتعال والانفجار، مثل البولي إيثيلين المكلور (CPE)، والذي يقاوم التآكل والزيوت والصدمات. الجهد المقنن: تشمل تصنيفات الجهد الشائعة 0.38/0.66 كيلو فولت و0.66/1.14 كيلو فولت. كما تتوفر تصنيفات أخرى تصل إلى 6/10 كيلو فولت لتطبيقات محددة. التطبيق: مناسبة لتوصيل الطاقة لمختلف المعدات المتحركة مثل آلات قطع الفحم، وآلات حفر الأنفاق، والمحولات المتحركة داخل المنجم.

معلمات كابل MYP 3.6/6 كيلو فولت

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2)		السمك الاسمي (مم)		القطر الخارجي للكابل (مم)
النواة الكهربائية	قلب سلك التأريض	عازل قلب الطاقة	سترة	MYP-3.6/6
3x16	1x16	4	5.5	48.0~55.0
3x25				51.0~58.0
3x35				54.0~61.5
3x50	1x25			58.0~66.0
3x70			6	64.0~72.0
3x95	1x35			68.5~77.0
3x120				71.5~80.0
3x150	1x50			76.0~85.0

معلمات كابلات MYP بجهد 0.66/1.14 كيلو فولت

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2)		السمك الاسمي (مم)		القطر الخارجي للكابل (مم)
النواة الكهربائية	قلب سلك التأريض	عازل قلب الطاقة	سترة	MYP-0.66/1.14
3x10	1x10	1.8	4.5	30.0~35.0
3x16	1x10	1.8	4.5	32.5~37.5
3x25	1x16	2	5	37.5~43.0
3x35	1x16	2	5	40.5~46.5
3x50	1x16	2.2	5.5	46.5~53.0
3x70	1x25	2.2	5.5	51.0~58.0
3x95	1x25	2.4	6	57.5~65.0
3x120	1x35	2.4	6	61.0~69.0
3X150	1x50	2.6	6	66.5~75.0

معايير كابل الجهد المقنن 0.38/0.66 كيلو فولت.

عدد الموصلات × المقطع العرضي الاسمي للموصل (مم2)		السمك الاسمي (مم)		القطر الخارجي للكابل (مم)
النواة الكهربائية	قلب سلك التأريض	عازل قلب الطاقة	سترة	MYP-0.38/0.66
3x4	1x4	1.4	3.5	22.0~26.5
3x6	1x6	1.4	3.5	24.0~29.0
3x10	1x10	1.6	4	35.5~41.0
3x16	1x10	1.6	4	35.5~41.0
3x25	1x16	1.8	4.5	35.5~41.0
3x35	1x16	1.8	4.5	38.5~44.5
3x50	1x16	2	5	44.5~51.0
3x70	1x25	2	5	49.0~56.0
3x95	1x25	2.2	5.5	55.5~63.0
3x120	1x35	2.2	5.5	59.0~67.0
3x150	1x50	2.4	6	65.5~74.0
