كابل عالي القوة ذو قلب من سبائك الألومنيوم

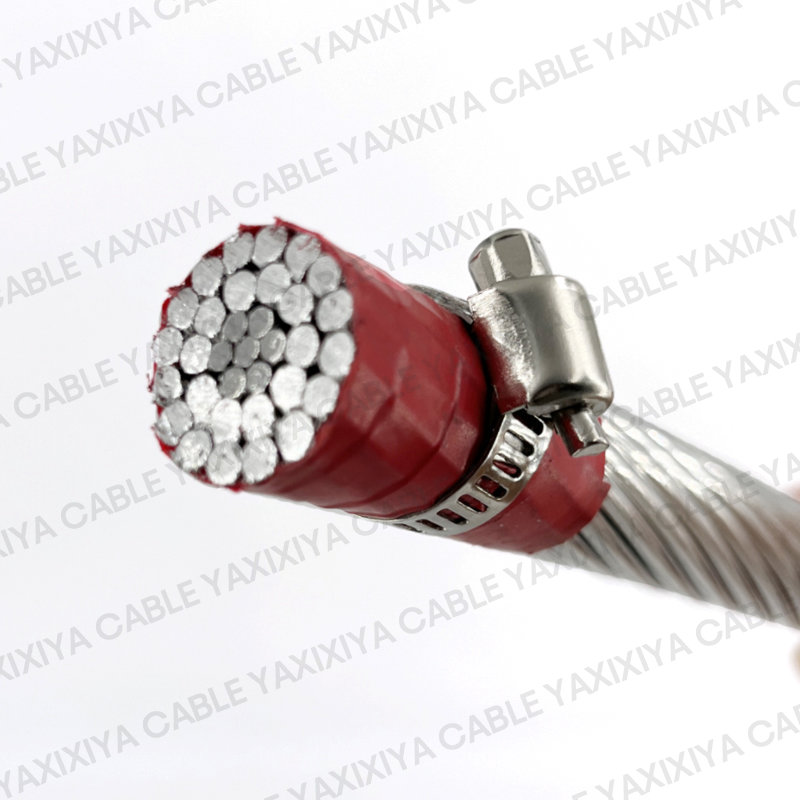

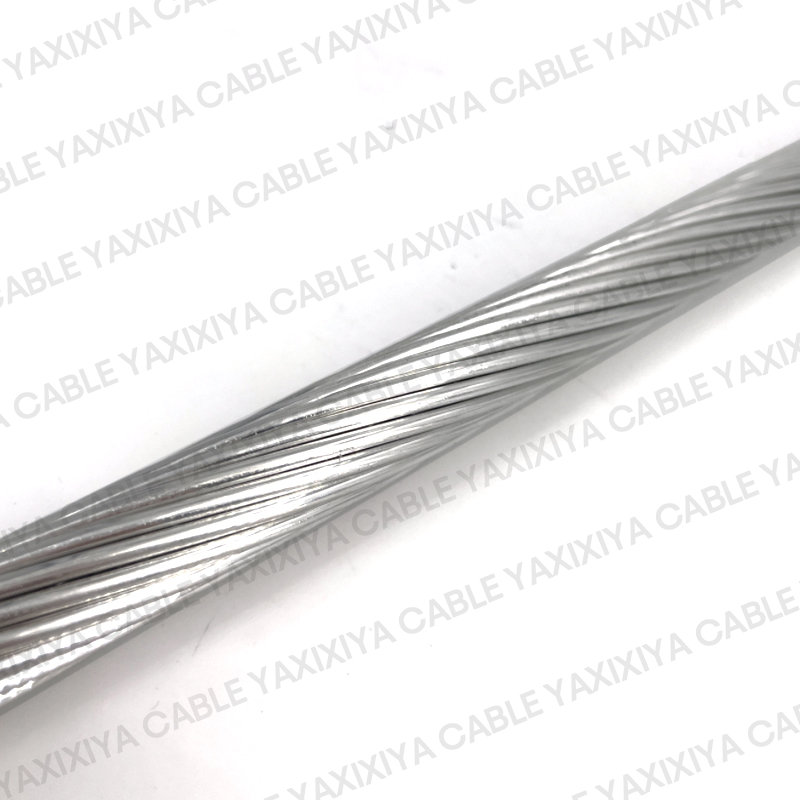

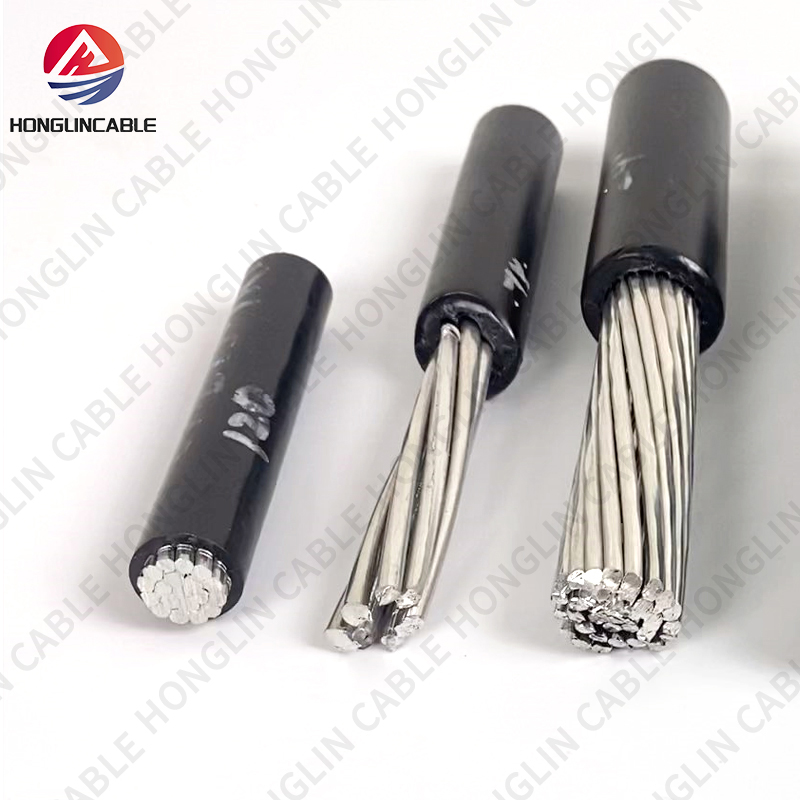

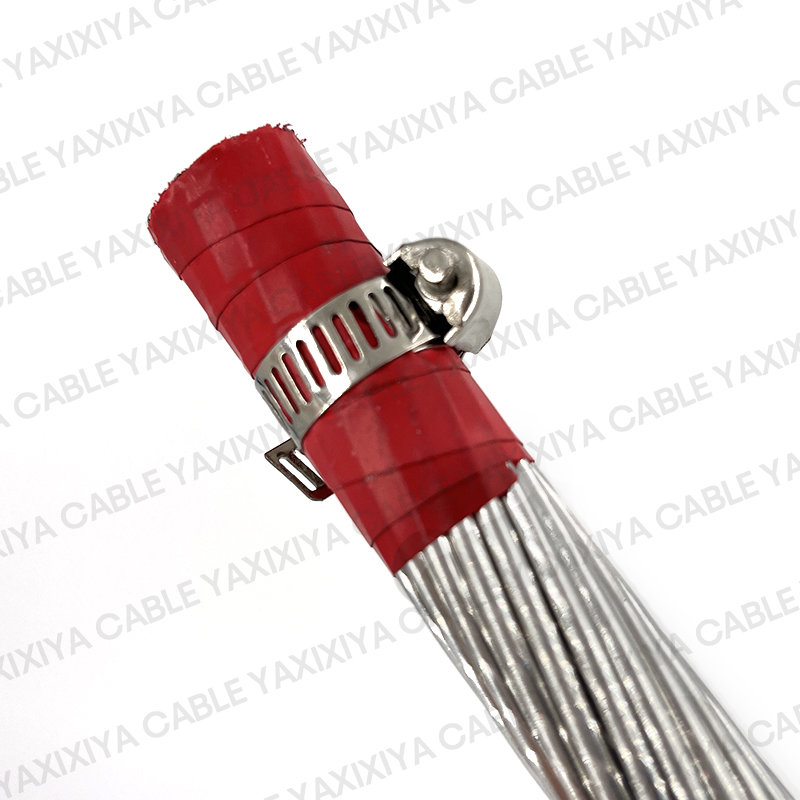

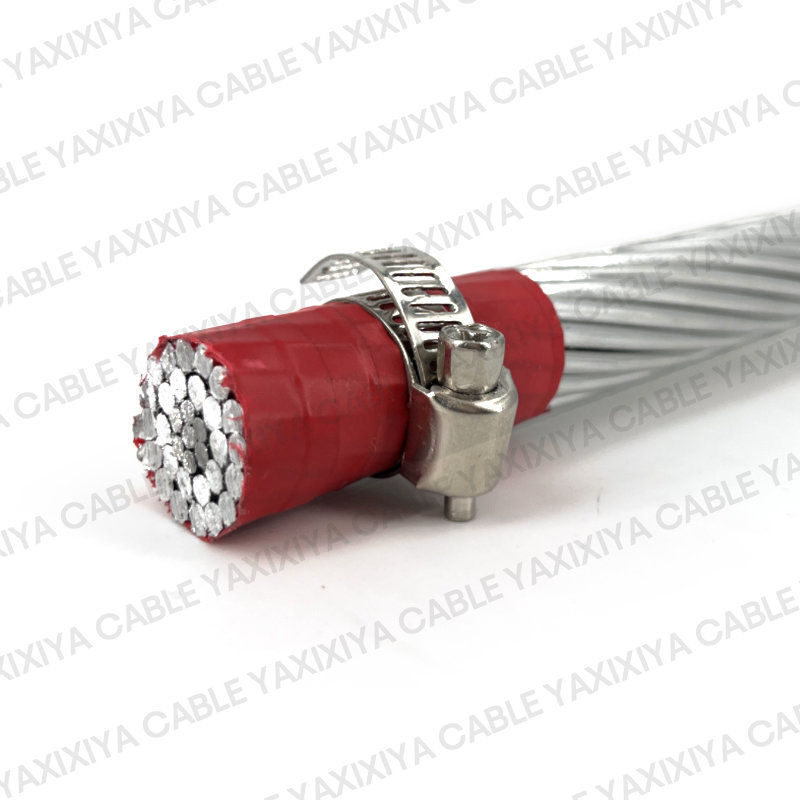

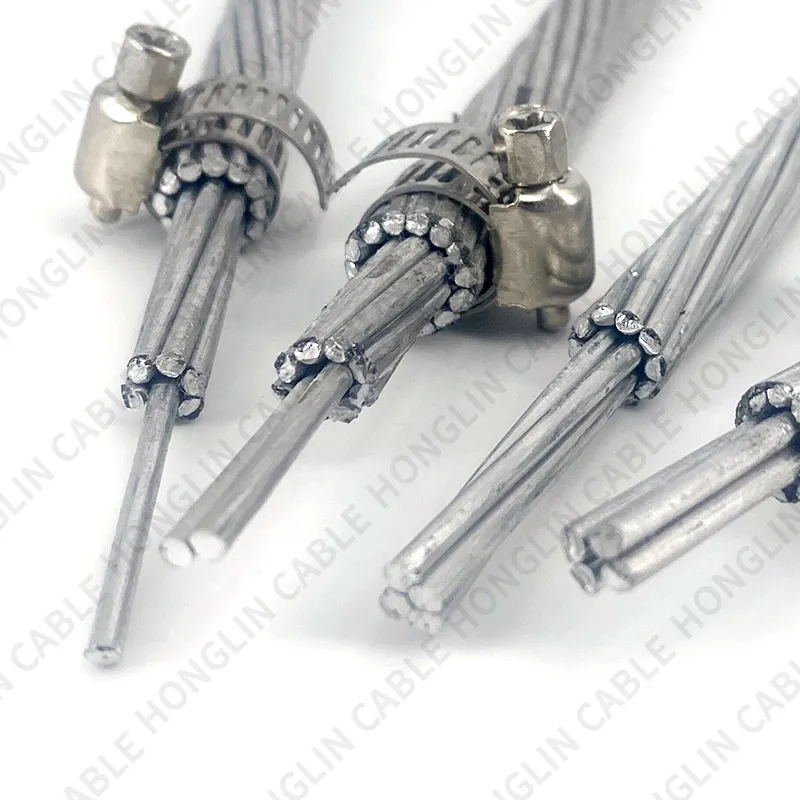

الأسلاك المجدولة المصنوعة من الألومنيوم هي أسلاك تتكون من عدة أسلاك ألومنيوم مفردة مجدولة معًا، وتُستخدم على نطاق واسع في أنظمة نقل وتوزيع الطاقة. تتميز هذه الأسلاك بخفة وزنها، وموصليتها العالية، وخصائصها الميكانيكية الممتازة. تبلغ كثافة الألومنيوم ثلث كثافة النحاس فقط، مما يمنح الأسلاك المجدولة المصنوعة من الألومنيوم ميزة وزن ملحوظة في خطوط النقل الهوائية لمسافات طويلة، ويسهل نقلها وتركيبها. في الوقت نفسه، تتمتع الأسلاك المجدولة المصنوعة من الألومنيوم بقوة شد عالية ومرونة جيدة، مما يجعلها مناسبة للتركيب الهوائي، ويمكنها الحفاظ على أداء مستقر في مختلف البيئات المعقدة. إضافةً إلى ذلك، يُشكّل الألومنيوم طبقة أكسيد كثيفة في الهواء، ويتمتع بمقاومة جيدة للتآكل، ويمكن استخدامه لفترات طويلة في البيئات الرطبة أو المسببة للتآكل الكيميائي. تتنوع استخدامات الأسلاك المجدولة المصنوعة من الألومنيوم بشكل كبير، وتشمل خطوط نقل الطاقة الهوائية ذات الجهد المتوسط ​​والمنخفض، وشبكات الطاقة في المدن والريف، ونقل الطاقة في المناطق الصناعية، وتوزيع الطاقة في أنظمة التوزيع. يُستخدم سلك الألمنيوم المجدول على نطاق واسع في أنظمة الطاقة الداخلية للمصانع والمجمعات الصناعية، وكذلك في مشاريع الطاقة المتجددة مثل محطات الطاقة الشمسية ومزارع الرياح، لربط معدات توليد الطاقة بشبكات الكهرباء. يتميز سلك الألمنيوم المجدول بأنه اقتصادي وسهل التركيب، كما أن خفة وزنه تُسهّل عملية التركيب، مما يقلل من صعوبتها ووقتها. في الوقت نفسه، تضمن موصليته العالية وخصائصه الميكانيكية الجيدة سلامة وموثوقية نقل الطاقة، مما يجعله مادة أساسية في أنظمة الطاقة الحديثة.

كلمة السر	عدد الأسلاك وقطرها	القطر الكلي	المساحة المقطعية	الوزن التقريبي	كسر الضغط	مقاومة التيار المستمر
	مم	مم	مم	كجم/كم	KN	أوم/كم
10	7/1.35	4.05	10	27.4	1.95	2.8633
16	7/1.71	5.12	16	43.8	3.04	1.7896
25	7/2.13	6.4	25	68.4	4.5	1.1453
100	19/2.59	12.9	100	274.8	17	0.2877
125	19/2.89	14.50	125	343.8	21.25	0.2302
160	19/3.27	16.40	160	439.8	26.40	0.1798
315	37/3.29	23.00	315	867.9	51.97	0.0916
400	37/3.71	26.00	400	1102.0	64.00	0.0721
450	37/3.94	27.50	450	1239.8	72.00	0.0641
630	61/3.63	32.60	630	1738.3	100.80	0.0458
710	61/3.85	34.60	710	1959.1	113.6	0.0407
800	61/4.09	36.80	800	2207.4	128.00	0.0361
1120	91/3.96	43.50	1120	3093.5	179.20	0.0258
1250	91/4.18	46.00	1250	3452.6	200.00	0.0231
1400	91/4.43	48.70	1400	3866.9	224.00	0.0207
1500	91/4.58	50.40	1500	4143.1	240.00	0.0193

المقاسات البريطانية BS EN 50182:2001 (BS215 الجزء 1:1970)

كلمة السر	الكود القديم	عدد الأسلاك وقطرها	القطر الكلي	المساحة المقطعية	الوزن التقريبي	كسر الضغط	مقاومة التيار المستمر	القدرة التصنيفية الحالية
		مم	مم	مم²	كجم/كم	KN	أوم/كم	أ
23-AL1	مِيدج	7/2.06	6.18	22	64	3.99	1.22700	114
37-AL1	البعوض	7/2.59	7.77		101	6.27	0.7749	144
43-AL1	خنفساء الدعسوقة	7/2.79	8.37		117	7.28	0.6678	159
53-AL1	على	7/3.10	9.30	50	145	8.28	0.54190	181
64-AL1	سافر	7/3.40	10.20	60	174	9.90	0.45050	199
106-AL1	بيتي	19/2.67	13.35		292	18.08	0.2701	274
158-AL1	زنبور	19/3.25	16.25	150	434	25.70	0.18250	346
186-AL1	كاتربيلر	19/3.53	17.65		511	29.75	0.1546	380
213-AL1	خفاش	19/3.78	18.90	200	587	32.40	0.13490	414
238-AL1	عنكبوت	19/3.99	19.95		653	38.01	0.1210	439
266-AL1	صرصور	19/4.22	21.10	250	731	40.40	0.10830	470
373-AL1	حريش	37/3.78	26.46	400	1145	63.10	0.06944	619
372-AL1	طائرة بدون طيار	37/3.58	25.06		1027	59.59	0.0774	572
486-AL1	خنفساء مايو	37/4.09	28.63		1340	77.78	0.593	676
530-AL1	حشرة السيكادا	37/4.27	29.89		1461	84.77	0.0544	710
628-AL1	الزيز	37/4.65	32.55		1732	100.54	0.0459	784

المقاسات البريطانية BS EN 50182:2001 (المعيار القديم BS 3242-1970)

الكود الجديد	الكود القديم	عدد الأسلاك وقطرها	القطر الكلي	المساحة المقطعية	الوزن التقريبي	كسر الضغط	مقاومة التيار المستمر	القدرة التصنيفية الحالية
		مم	مم	مم²	كجم/كم	KN	أوم/كم	أ
19-AL3	Box	7/1.85	5.55	18.8	51.4	5.55	1.7480	96
24-AL3	Acacia	7/2.08	6.24	23.9	64.9	7.02	1.3828	110
30-AL3	Almond	7/2.34	7.02	30.1	82.2	8.88	1.0926	128
45-AL3	Cedar	7/2.54	7.62	35.5	96.8	10.46	0.9273	132
42-AL3	Deodar	7/2.77	8.31	42.2	115.2	12.44	0.7797	148
48-AL3	Fir	7/2.95	8.85	47.8	130.6	14.11	0.6875	161
60-AL3	Hazel	7/3.30	9.90	59.9	163.4	17.66	0.5494	184
72-AL3	Pine	7/3.61	10.80	71.6	195.6	21.14	0.4591	204
151-AL3	Mulbery	19/3.18	15.90	150.9	414.3	44.52	0.2192	319
181-AL3	Ash	19/3.48	17.40	180.7	496.1	53.31	0.1830	354
211-AL3	Elm	19/3.76	18.80	211.0	579.2	62.24	0.1568	385
239-AL3	Poplar	37/2.87	21.10	239.4	659.4	70.61	0.1387	414
303-AL3	Sycamor	37/3.23	22.60	303.2	835.2	89.40	0.1095	487
362-AL3	Upas	37/3.53	24.70	362.1	997.5	106.82	0.0917	527
479-AL3	Yew	37/4.06	28.40	479.0	1319.6	141.31	0.0693	629
498-AL3	Totara	37/4.14	29.42	498.1	1372.1	146.93	0.0666	640
587-AL3	Rubus	61/3.05	31.50	586.9	1622.0	173.13	0.0567	716
659-AL3	Sorbus	61/3.71	33.40	659.4	1822.5	194.53	0.0505	760
821-AL3	Araucaria	61/4.14	37.30	821.1	2269.5	242.24	0.0406	842
996-AL3	Redwood	61/4.56	41.00	966.2	2753.2	293.88	0.0334	920

أحجام اللجنة الكهروتقنية الدولية IEC 361089:1991

كلمة السر	عدد الأسلاك وقطرها		القطر الكلي	المساحة المقطعية			الوزن التقريبي	كسر الضغط	مقاومة التيار المستمر
	الألومنيوم	فُولاَذ		الألومنيوم	فُولاَذ	المجموع
	مم	مم	مم	مم²	مم²	كجم/كم	KN	أوم/كم	أ
25	6/2.26	1/2.26	6.78	24	4	28	92.1	9	11.471
40	6/2.85	1/2.85	8.55	38	6.4	44.8	147.4	14.21	0.7169
63	6/3.58	1/3.58	10.7	60	10.08	70.6	232.2	21.17	0.4552
100	6/4.51	1/4.51	13.5	96	16	112	368.6	21.84	0.2868
125	18/2.95	1/2.95	14.8	123	6.85	130	384.3	29.18	0.2304
125	26/2.43	7/1.89	15.4	120	19.6	140	460.8	44.49	0.2308
160	18/3.34	1/3.34	16.7	158	8.77	167	491.9	3.638	0.18
200	26/2.74	7/2.13	17.4	154	25	179	589.9	56.18	0.1803
200	18/3.74	1/3.74	18.7	197	10.96	208	614.9	43.62	0.144
250	26/3.07	7/2.39	19.4	192	31.3	223	737.2	69.27	0.1443
250	22/3.76	7/2.09	21.3	244	24	268	830.9	67.8	0.1153
315	26/3.43	7/2.67	21.7	240	39.1	279	921.5	86.58	0.1154
315	45/2.96	7/1.97	23.7	310	21.4	331	996.4	78.33	0.0917
400	26/3.85	7/3.02	24.4	303	49.3	352	1161.1	107.58	0.0916
400	45/3.34	7/2.22	26.7	393	27.2	420	1265.3	97.5	0.0722
710	54/4.03	19/2.42	36.3	688	87.2	775	2480.3	214.72	0.0407
800	72/3.74	7/2.49	37.4	791	34.2	826	2412.8	167.67	0.0361
800	84/3.45	7/3.45	37.9	784	65.3	849	2598.9	206.37	0.0362
800	54/4.28	19/2.57	38.5	775	98.2	874	2794.7	241.94	0.0361
900	72/3.97	7/2.65	39.7	890	38.5	929	2714.4	188.63	0.0321
900	84/3.66	7/3.66	40.2	882	73.5	955	2923.8	224.82	0.0321
1000	72/4.18	7/2.79	41.8	989	42.7	1032	3016	209.59	0.0289
1120	71/4.43	19/1.77	44.33	1108	46.8	1155	3372.6	233.48	0.0258
1120	84/4.08	19/2.45	46.8	1098	89.4	1187	3628.4	282.88	0.0258
1250	72/4.68	19/1.87	46.8	1237	52.5	1289	3764.1	260.58	0.0231
1250	84/4.31	19/2.59	47.4	1225	99.8	1325	4049.5	315.72	0.0231
